기술 데이터

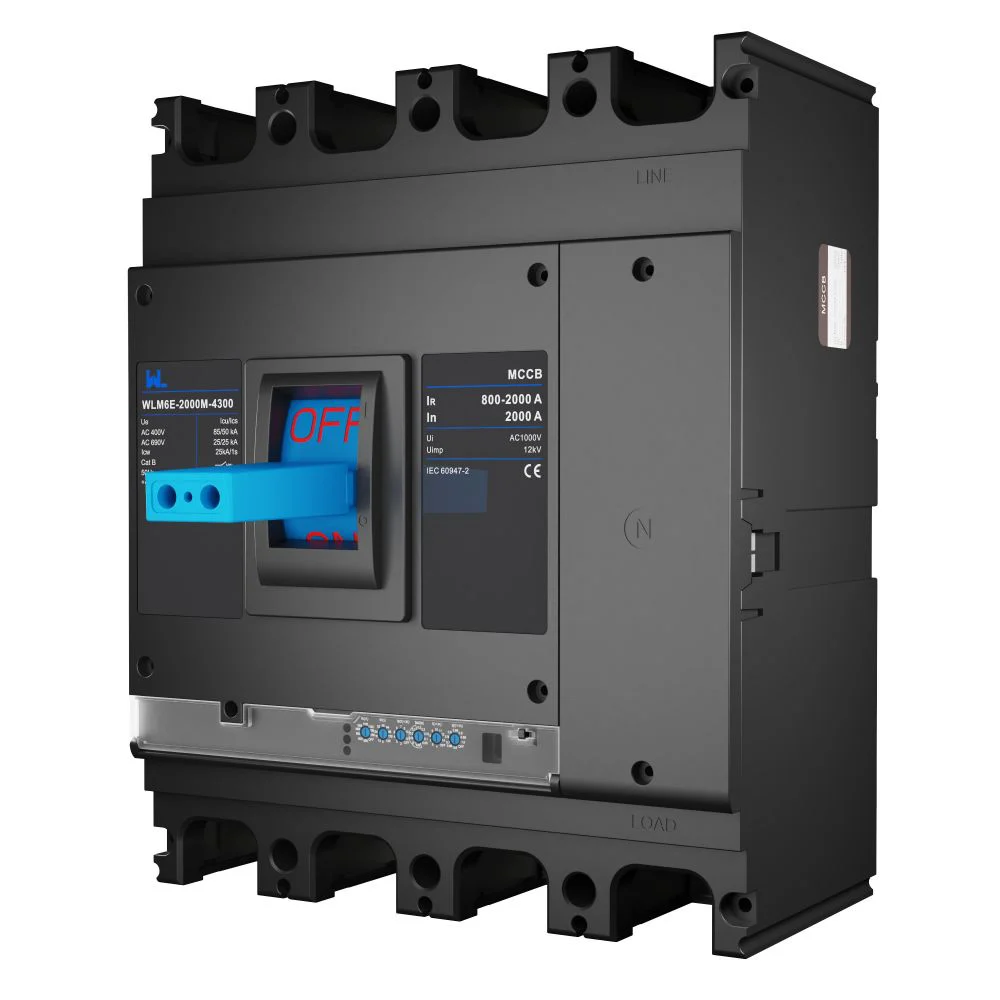

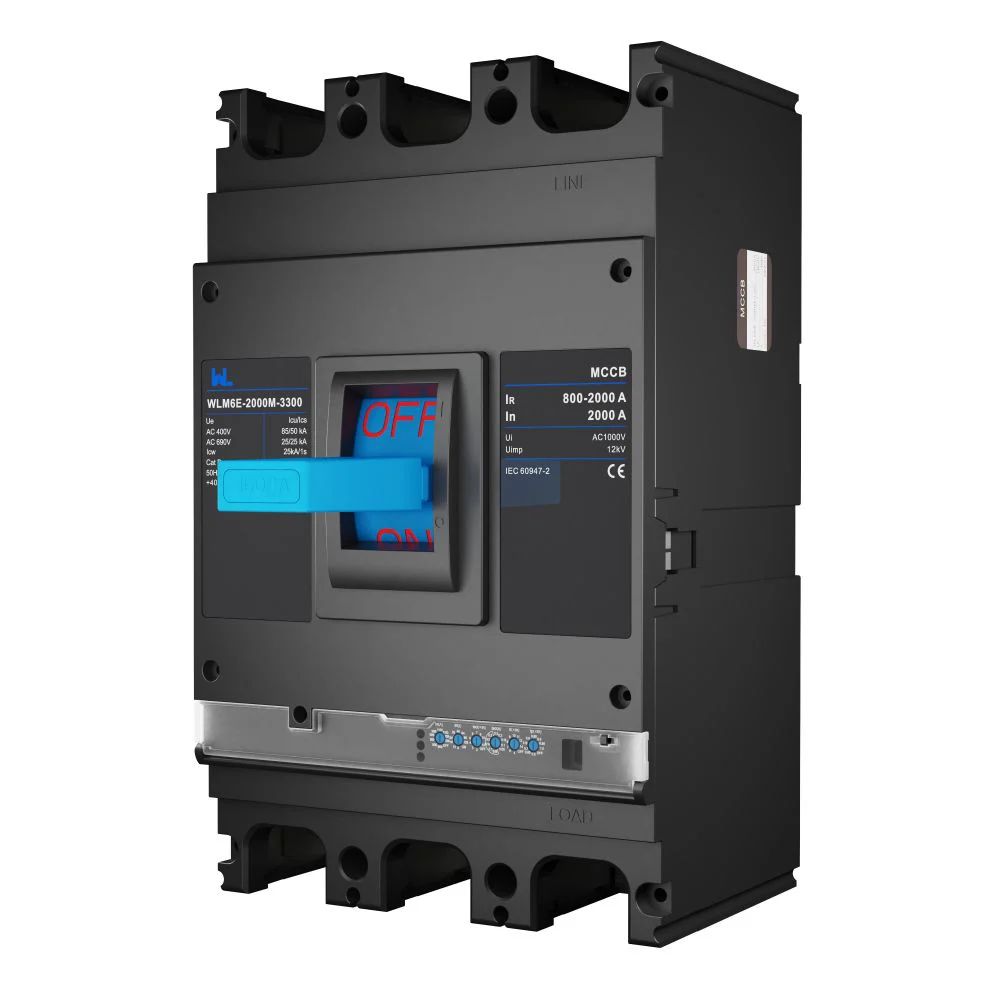

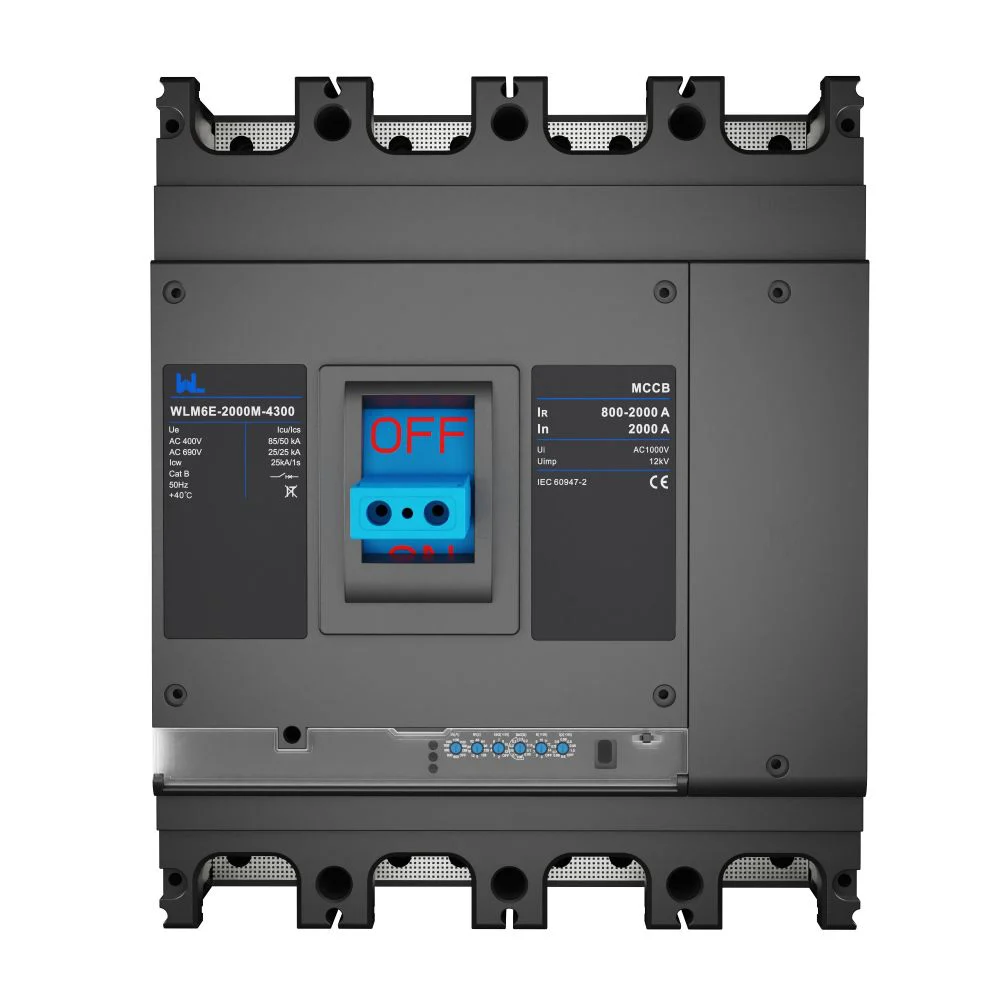

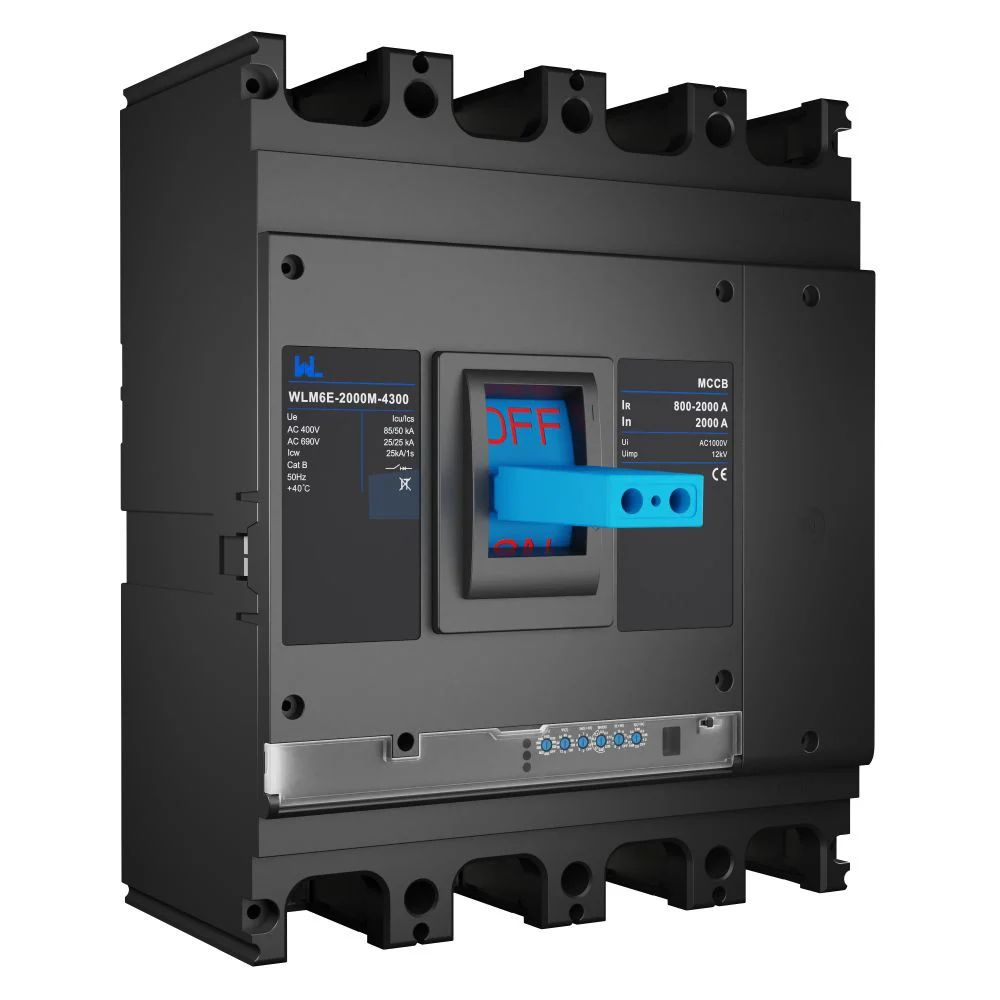

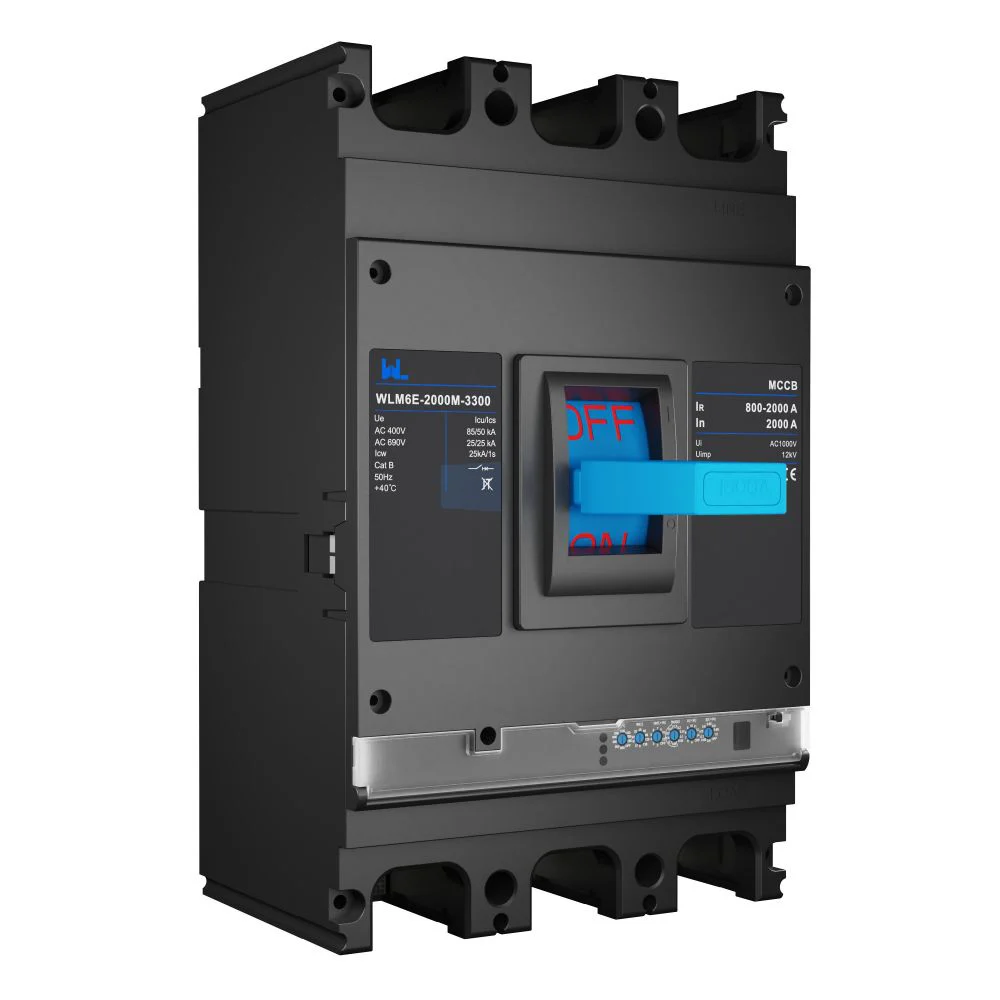

WLM6E 2000A Electronic MCCB Specifications
The WLM6E 2000A electronic MCCB is listed by W9 Group for the configuration described below. Confirm the selected current, poles, supply voltage and trip-unit version against the matching order-code datasheet.
| WLM6E 몰드 케이스 회로 차단기 | 2000 | ||||||||||||
| 정격 작동 전류(A) 40℃ | 조절 가능한 손잡이 6개 | 500-630-700-800-1000-1250-1500-1600 | |||||||||||
| 조절 가능한 손잡이 3개 | 500-630-700-800-1000-1250-1500-1600 | ||||||||||||
| 전기 특성 | |||||||||||||
| 등급된 절연 전압 Ui(V) | 1000 | ||||||||||||
| 정격 인덕션 저항 전압 (kV) | 8 | ||||||||||||
| 운용 전압 Ue(V), AC 50/60Hz | 380/400/415,440,500,660/690 | ||||||||||||
| 차단 용량 코드 | C | S | M | H | |||||||||
| 폴 수 | 1P | – | – | – | – | ||||||||
| 2P | – | – | – | – | |||||||||
| 3P | – | – | ■ | ■ | |||||||||
| 4P | – | – | ■ | ■ | |||||||||
| 폴 수 | AC220/230/240V | – | – | – | – | ||||||||
| AC380/400/415V | – | – | 70 | 100 | |||||||||
| AC440V | – | – | 20 | 20 | |||||||||
| AC500V | – | – | – | – | |||||||||
| AC660/690V | – | – | 20 | 20 | |||||||||
| 폴 수 | AC220/230/240V | – | – | – | – | ||||||||
| AC380/400/415V | – | – | 50 | 70 | |||||||||
| AC440V | – | – | – | – | |||||||||
| AC500V | – | – | – | – | |||||||||
| AC660/690V | – | – | 10 | 10 | |||||||||
| 표준 | |||||||||||||
| 이용 범주 | B | ||||||||||||
| 기온 | |||||||||||||
| 절연재의 안전성 | ■ | ||||||||||||
| 회전 거리 | 0 | ||||||||||||
|
기계적 수명 (CO 재활용) |
보수 | 2500 | |||||||||||
|
전기 수명 (CO 재활용) |
AC415V,In | 500 | |||||||||||
| AC690V,In | 400 | ||||||||||||
| 릴리스 단위 | |||||||||||||
| 유통 보호 | E | ■ | |||||||||||
| 모터 보호 | E | ■ | |||||||||||
| 장착 및 연결 | |||||||||||||
| 수정됨 | 전면 연결 | ■ | |||||||||||
| 후면 연결 | – | ||||||||||||
| 플러그인 | 전면 연결 | – | |||||||||||
| 후면 연결 | – | ||||||||||||
| 끌어내는 것 | 전면 연결 | ■ | |||||||||||
| 후면 연결 | ■ | ||||||||||||
| DIN 레일 | 전면 연결 | – | |||||||||||
| 차원 | |||||||||||||
|
치수 (mm) W×H×D |
폭(3P/4P) | 210/280 | |||||||||||
| 키 | 340 | ||||||||||||
| 깊이 | 141 | ||||||||||||
| 체중 | |||||||||||||
| 유통 보호 | 1P | – | |||||||||||
| 2P | – | ||||||||||||
| 3P | 16.8/17.1/18.82 | ||||||||||||
| 4P | 21.86/23.24/24.54 | ||||||||||||
선정 가이드
Selecting a 2000A Electronic MCCB with 3P or 4P Options
Specify the required 2000 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements when requesting a WLM6E quotation from W9 Group.
현재 및 폴의 구성을 지정합니다.
Use WLM6E 2000 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
공급 전압에서 오류 상태 확인
공급 전압과 잠재적인 단락 전류를 기재하십시오. 선택한 용량 코드와 그 최대 및 서비스 차단 정격을 요청하십시오.
여행 단위 일치
Request the fitted electronic trip-unit functions, setting schedule and coordination curves. Confirm any ground-fault or communication options separately.
표시 패널 통합 확인
Request a dimension drawing for the selected WLM6E 2000 A pole and trip-unit configuration. Do not plan the enclosure from the series name alone.
W9 그룹 소개
W9 Group 2000A Electronic MCCB Supply and Support
Zhejiang W9 Group Technology Co., Ltd. supplies low-voltage electrical products. For a WLM6E order, contact W9 Group about the required configuration and product documents.
관련 자료
WLM6E 2000A MCCB Datasheet and Wiring Diagram Requests
Use W9 Group’s MCCB guide and product directory for context. Request a datasheet and wiring diagram matching the selected WLM6E configuration.
구매자 FAQ
WLM6E 2000A MCCB FAQs: Trip Unit, Ratings and Panel Fit
등급, 여행 단위 구성 및 설치 문서를 포함한 답변을 찾으세요.
What configuration does the WLM6E 2000 A page list?
The catalog lists a 2000 A current designation, 3P or 4P options and working voltages of 400 V and 690 V. Confirm the exact configuration and its marked ratings before ordering.
How should I specify the WLM6E trip unit?
일치하는 모델 문서 참조.
How can I verify the WLM6E 2000 A panel dimensions?
일치하는 모델 문서 참조.
What is needed for a WLM6E quotation?
필수 구성 요소, 수량, 대상 시장, 문서 요구 사항을 보내주세요. 이 제품의 가격, 최소 주문 수량, 샘플 가용성 및 리드 타임은 공개되지 않습니다. W9 Group에 확인해 주시기 바랍니다.
How do I choose the breaking capacity for the WLM6E 2000A MCCB?
Provide the installation voltage and prospective short-circuit current. Request the Icu and Ics data for the exact WLM6E 2000A capacity code; confirm the rating at that voltage rather than using a value from a different condition.
Which WLM6E 2000A electronic trip settings should I specify?
Request the protection-function list, adjustment schedule and time-current curves for the installed WLM6E 2000A release. Confirm the available settings on the quoted trip unit rather than inferring them from the frame designation.
Does the WLM6E 2000A electronic MCCB include display or communication functions?
Ask W9 Group to confirm the supplied WLM6E 2000A trip-unit interface and any separately ordered functions. Request the matching function list and wiring documents; the electronic designation alone does not establish a display or communication option.
제품 문의
Request a WLM6E 2000A Electronic MCCB Quotation
Tell W9 Group your required 2000 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements, quantity and destination market so the selected configuration can be identified.
