기술 데이터

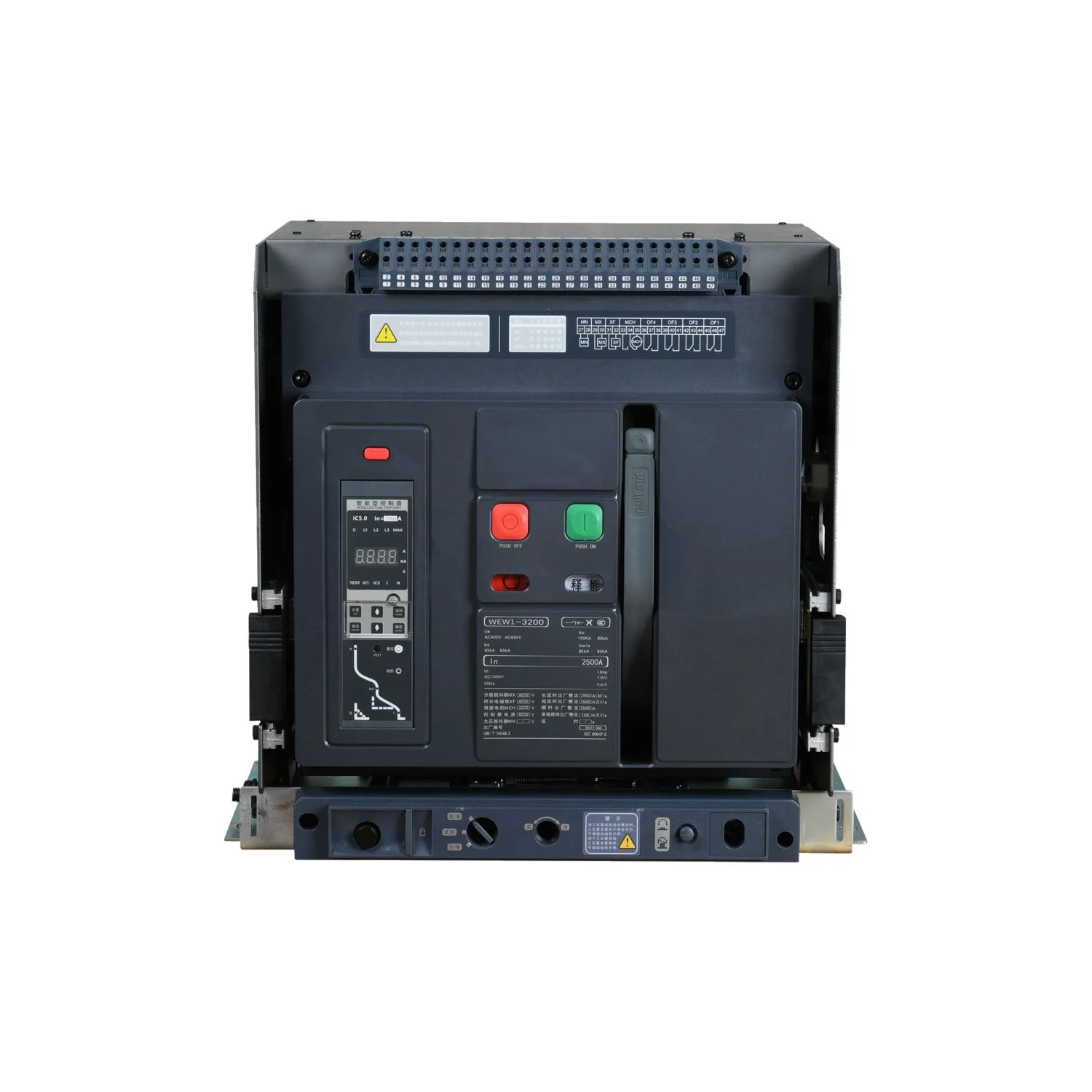

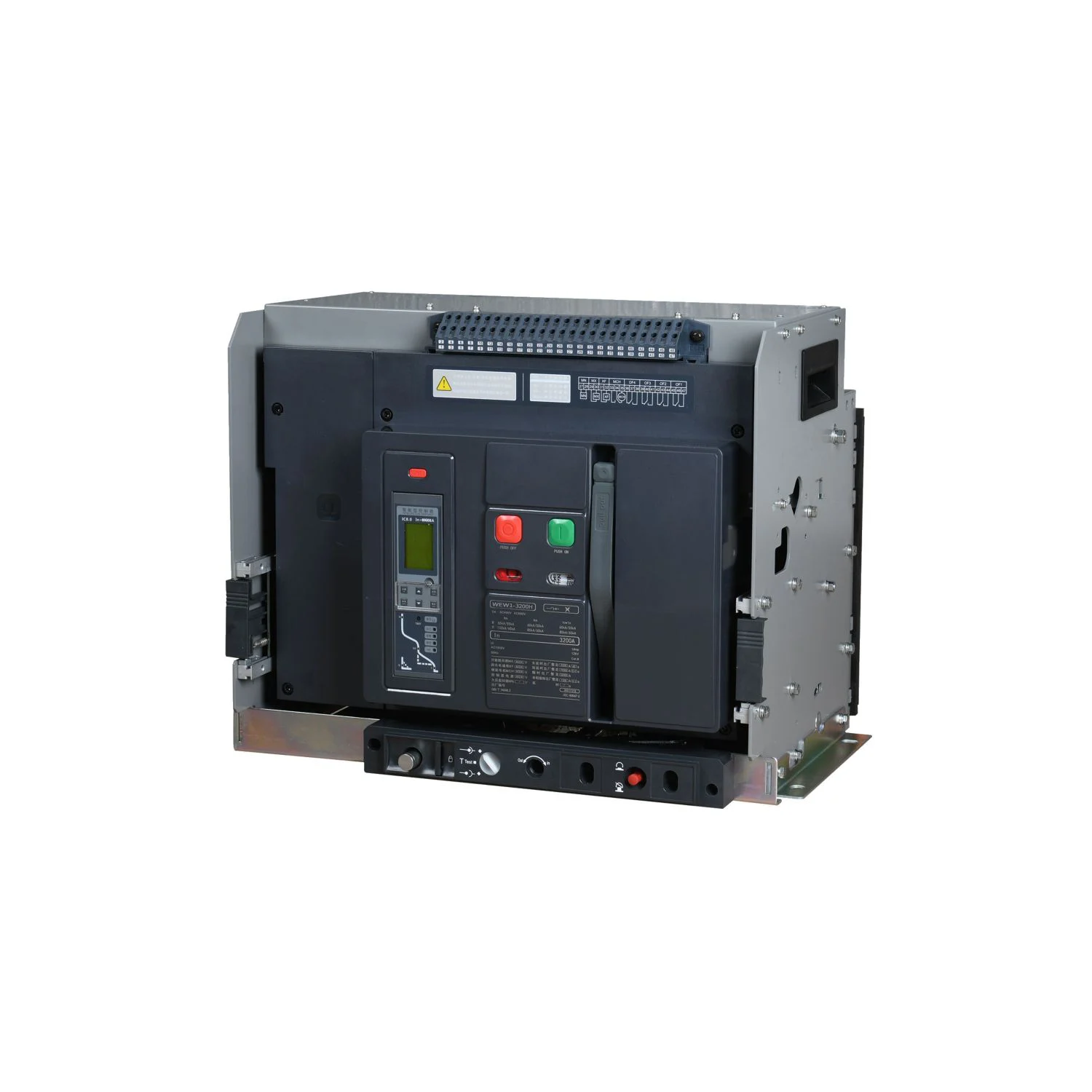

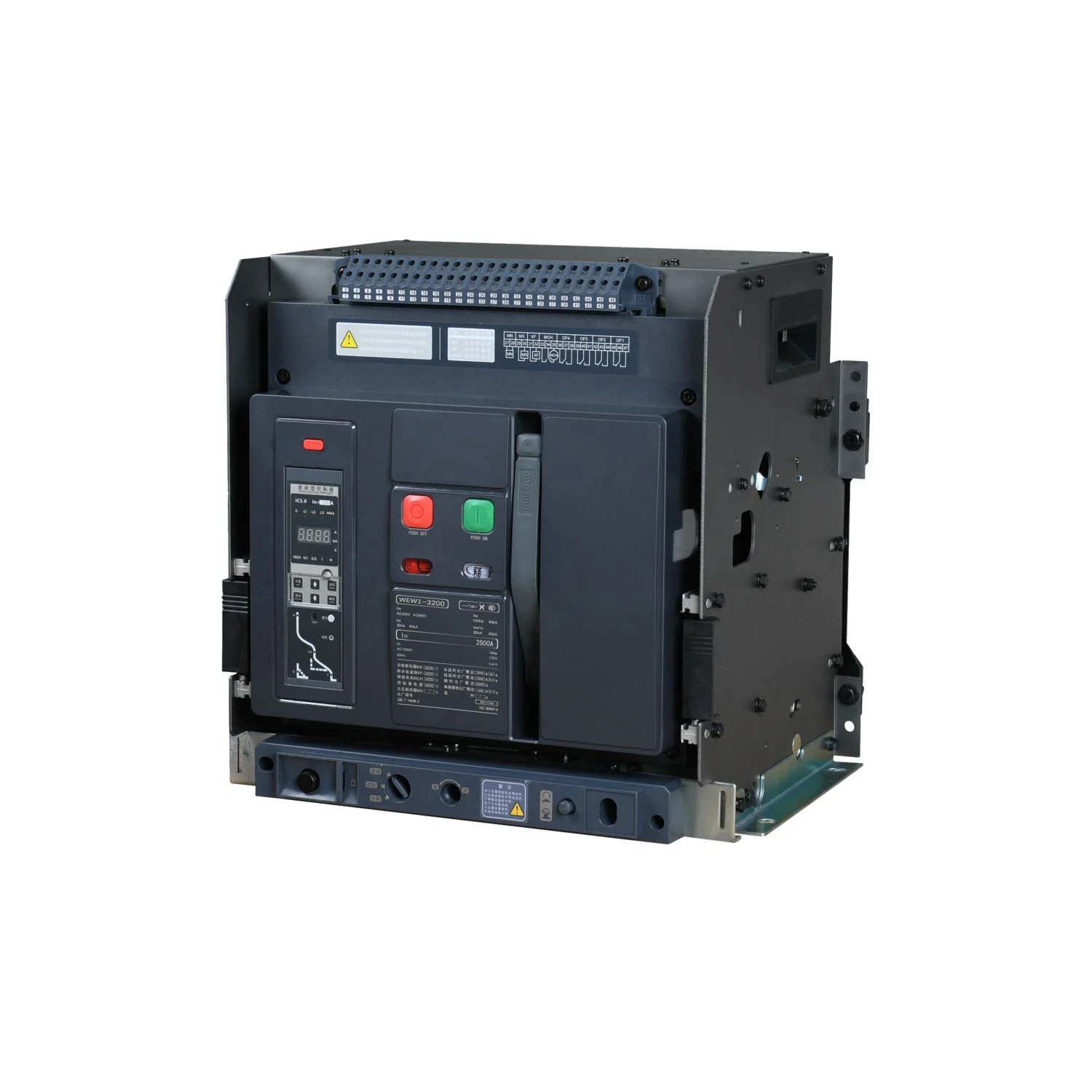

WEW1-3200 에어 회로 차단기 사양
WEW1-3200 공기 회로 차단기는 W9 그룹에 의해 3200 A 총칭 등급, 3극 또는 4극 옵션 및 400/690 V AC 작동으로 목록으로 등록되어 있습니다. 고정형 및 철거형 건설 방식이 제시되어 있습니다. 주문 코드를 확인하기 전에, 현재 상태, 고장 상태 및 컨트롤러의 보드 요구 사항을 선택하십시오.
| 모델 | WEW1-3200 |
|---|---|
| 제품 카테고리 | 에어 회로 차단기 |
| 총칭된 전류 | 3200 A |
| 폴란드인 | 3P / 4P |
| 현재 선택 | 제공된 프레임 및 컨트롤러 조합 내에서 선택한 등급을 확인합니다. |
| 정격 작동 전압 | 400 / 690 V AC, 50/60 Hz |
| 절연 전압 Ui | 1000 V |
| 임펄스 저항 전압 Uimp | 12kV |
| 건설 옵션 | 고정형/리턴가능형; 선택된 조립체 확인 |
| 380 / 400 / 415 V AC의 이큐 | M 코드: 100 kA; H 코드: 100 kA |
| 690 V AC의 ICU | M 코드: 65 kA; H 코드: 65 kA |
| 트립 컨트롤러 | 인텔리전트 컨트롤러 목록; 확인 기능 설정 및 설정 |
선정 가이드
3200A 에어 차단기를 선택하는 방법: 고정형 또는 분리형
W9 Group으로부터 WEW1-3200 견적을 요청할 때 현재 공급 전압, 3P 또는 4P 공급 전압, 결함 전류, 고정형 또는 이동식 구조, 컨트롤러 및 액세서리를 명시하십시오.
현재 및 폴의 지정
3200 A 버전을 참조하여 3P 또는 4P를 입력합니다. 주문 코드에 대한 현재 등급, 중립 배치 및 허용되는 컨트롤러 설정 확인을 합니다.
전압별 결함 부하 비교
ICU 표에는 M/H 코드가 380/400/415 V 및 690 V로 나열되어 있습니다. 선택한 WEW1-3200에 대한 내구시간 포함한 해당 Ics 및 Icw 데이터를 요청하십시오.

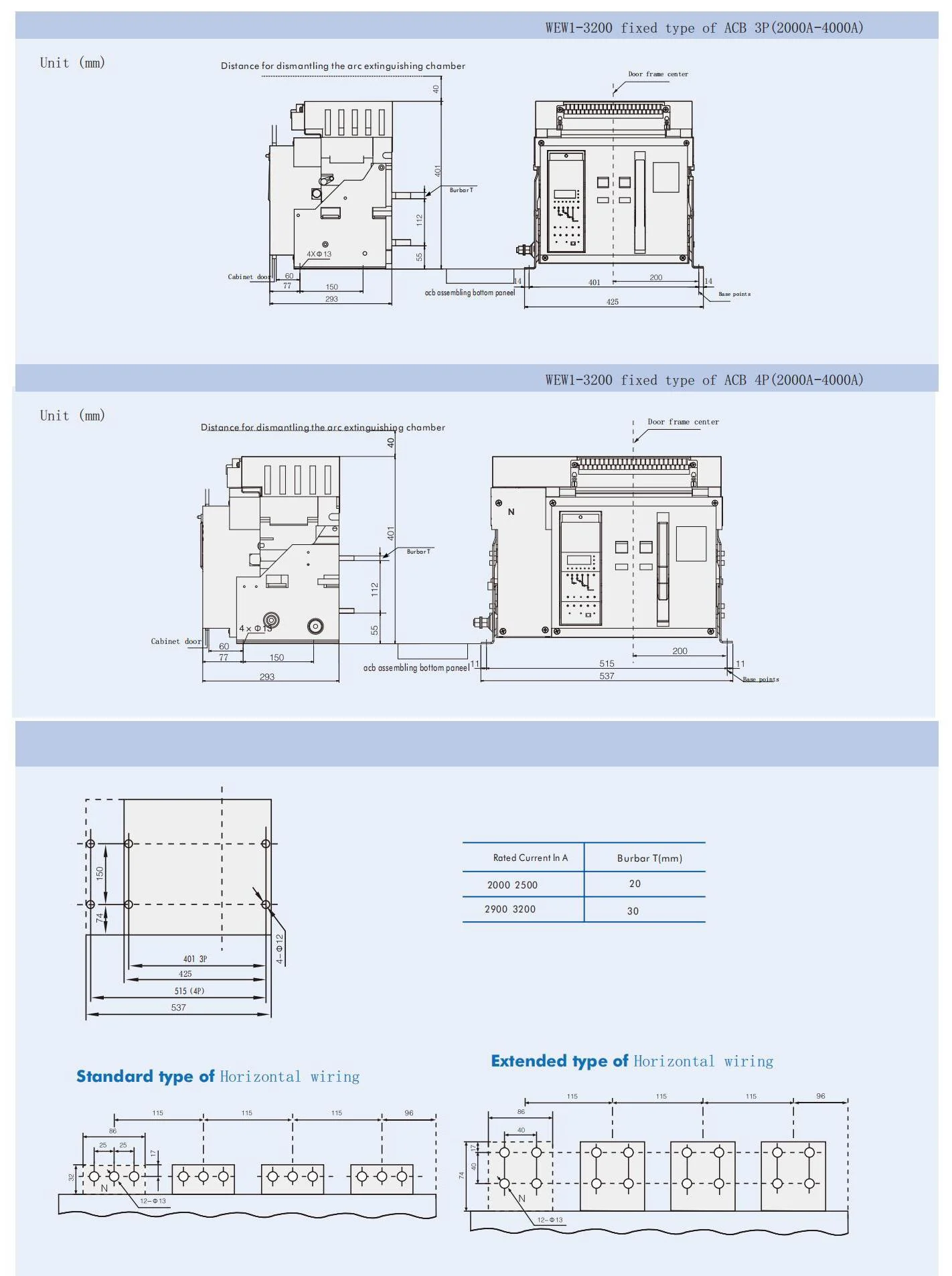

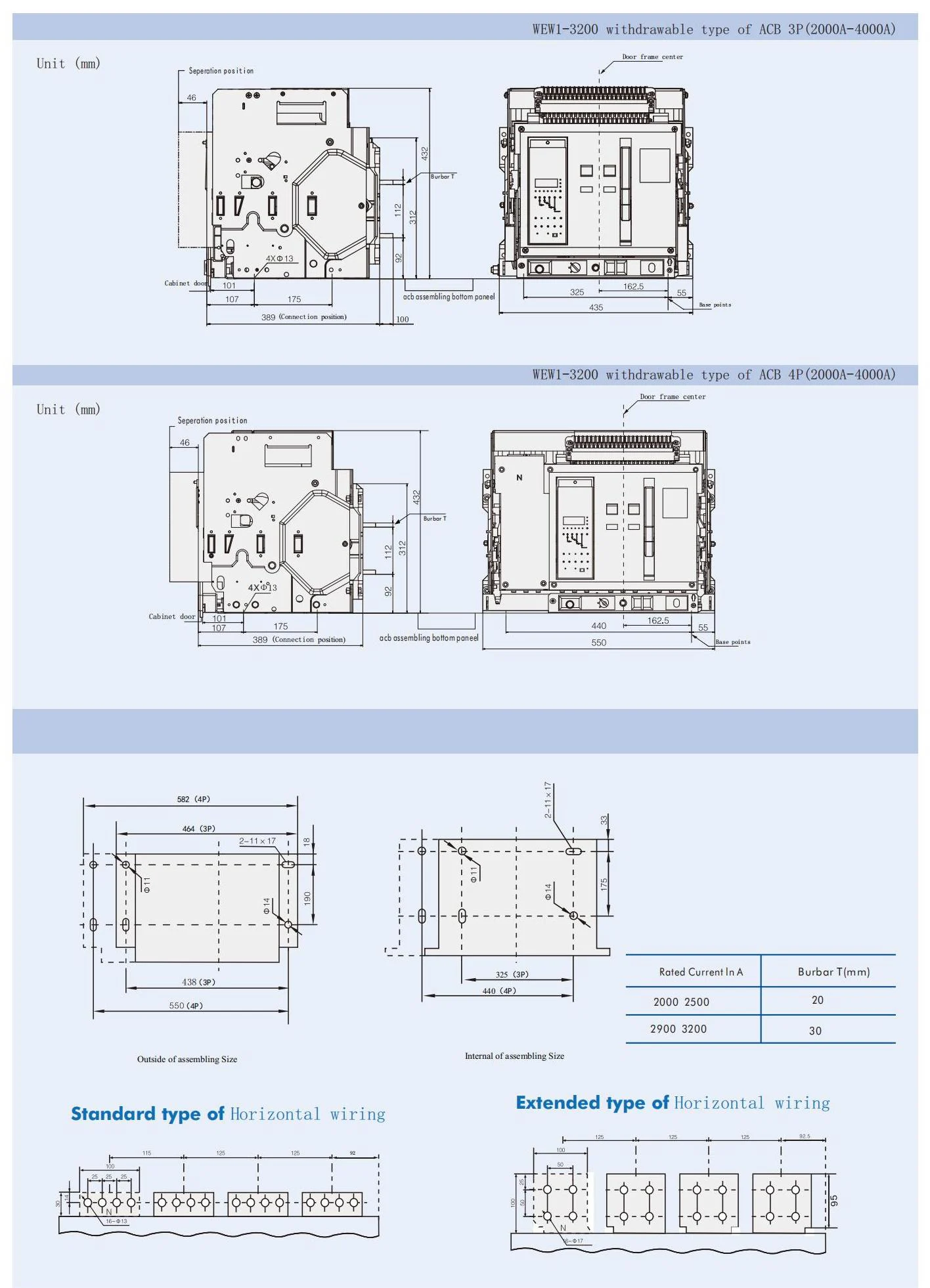

고정형 또는 철거 가능 구조 선택

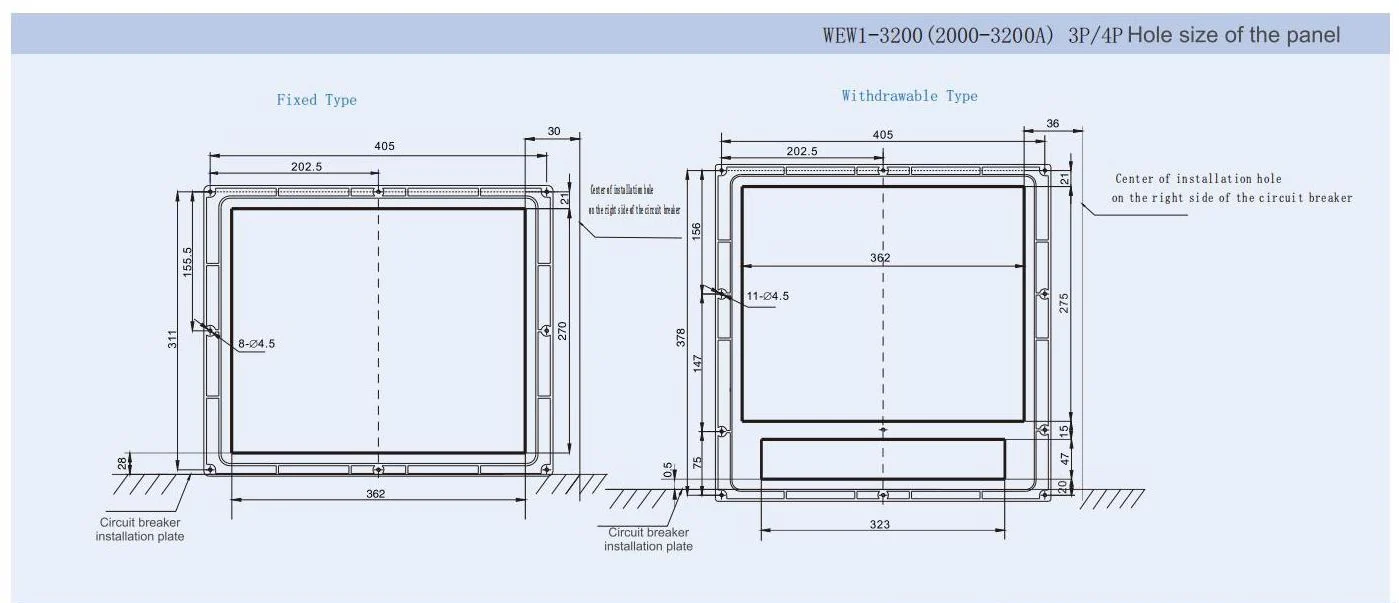

조립, 연결 도면, 패널 간격 및 유지보수 접근을 확인합니다. 철회형 주문의 경우, 해당 장착용 받침대와 잠금 장치를 확인합니다.
제어 및 부속품 요구 사항 정의
제어기 기능, 공급 방출, 표시 콘택트, 그리고 모든 인터록 또는 통신 요구 사항을 명시하십시오. 모든 목록된 옵션이 포함되어 있다고 가정하기보다는 제공된 액세서리 스케줄을 확인하십시오.
W9 그룹 소개
W9 그룹 3200A ACB 공급 및 기술 지원
절강 W9 그룹 테크놀로지 유한회사는 저전압 전기 제품을 공급합니다. WEW1-3200에 대한 문의는 W9 그룹에 문의하여 구성 및 제품 문서 확인을 부탁드립니다.
관련 자료
WEW1-3200 ACB 데이터시트, Cradle 및 배선 문서 요청
기술 지원 및 관련 제품을 사용하여 WEW1-3200을 구체화하세요. 선택한 WEW1-3200 구성에 맞는 데이터시트와 배선도를 요청하세요.
구매자 FAQ
WEW1-3200 에어 회로 차단기 FAQ: 오류 대기 및 컨트롤러 옵션
WEW1-3200 선택, 구성 및 주문에 대한 답변을 찾으세요.
WEW1-3200 페이지에서 어떤 전류를 식별하나요?
본 사양서에서는 3P/4P 옵션이 있는 3200 A를 명시합니다. 본 사양서는 3200 A를 명시하지만, 현재 행에는 더 큰 명칭도 포함되어 있습니다. 스케줄을 사용하기 전에 정확한 현재 조합, 프레임 조합 및 컨트롤러 조합을 확인하십시오. 견적서에 최종 등급을 확인하십시오.
WEW1-3200을 고정형 또는 탈부착형으로 주문할 수 있나요?
두 가지 양식은 원본 페이지에 나열되어 있습니다. 필요한 양식에 대한 완전한 브레이커 및 쿨러 어셈블리, 설치 도면 및 부속품 목록을 확인하십시오.
전압에 관계없이 동일한 절단 용량을 사용할 수 있나요?
아닙니다. 표에는 M/H의 경우 380/400/415 V에서 100/100 kA의 Icu 값이 나와 있으며, 690 V에서는 65/65 kA의 값이 나와 있습니다. 전압 및 용량 코드를 함께 확인하십시오.
ICU, Ics 및 Icw는 서로 대체 가능한 등급인가요?
아니요. 궁극적인 단락 용량, 서비스 단락 용량 및 단시간 전류 저항 특성을 별도의 선택 데이터로 요청하세요. 프로젝트 결함 및 협업 연구에 따라 이를 확인하세요.
지능형 컨트롤러에는 모든 보호 기능이나 통신 기능이 포함되어 있나요?
지능형 컨트롤러가 목록에 나열되어 있지만, 그 라벨에 명시된 정확한 기능 세트, 설정 및 인터페이스는 없습니다. 컨트롤러 코드와 작동 설명서를 확인하십시오.
ACB와 함께 제공되는 액세서리는 무엇인가요?
일정에는 작동 메커니즘, 출시, 표시 및 인터록 옵션이 나열되어 있습니다. 패널 통합 전에 제어 공급, 필요한 신호, 선택된 옵션 및 해당 연결 다이어그램을 확인하십시오.
WEW1-3200 견적을 받으려면 무엇이 필요합니까?
필수 구성, 수량, 대상 시장, 문서 요구 사항을 보내주세요. 선택한 구성에 대한 가격, 최소 주문 수량, 샘플 및 리드 타임을 W9 Group에 확인해 주세요.
제품 문의
WEW1-3200 에어 회로 차단기 견적 요청
W9 Group에 현재 공급 전압, 결함 전류, 설치 방식(고정형 또는 이동형), 컨트롤러 및 액세서리, 수량 및 판매처 등을 알려주시면 선택한 구성이 확인될 수 있습니다.
