Электрический выключатель WEW1-4000
ТЕХНИЧЕСКИЕ ДАННЫЕ

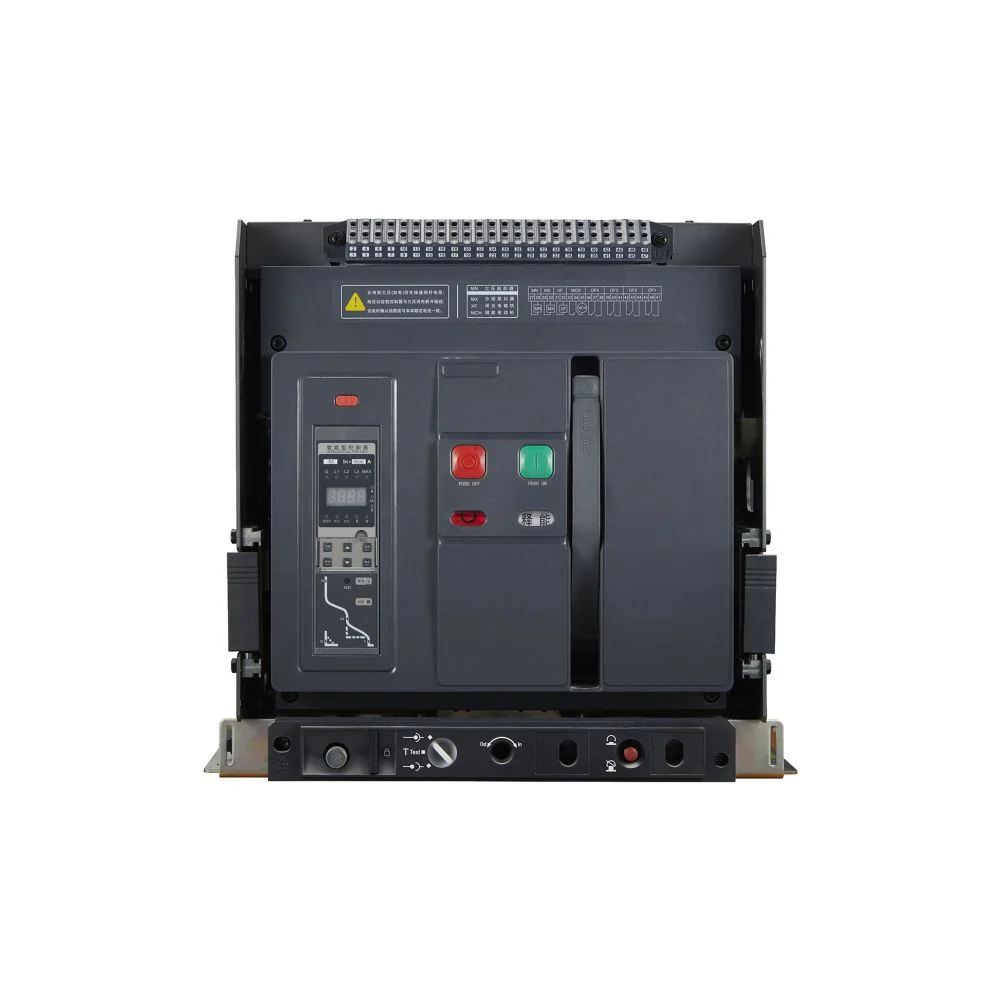

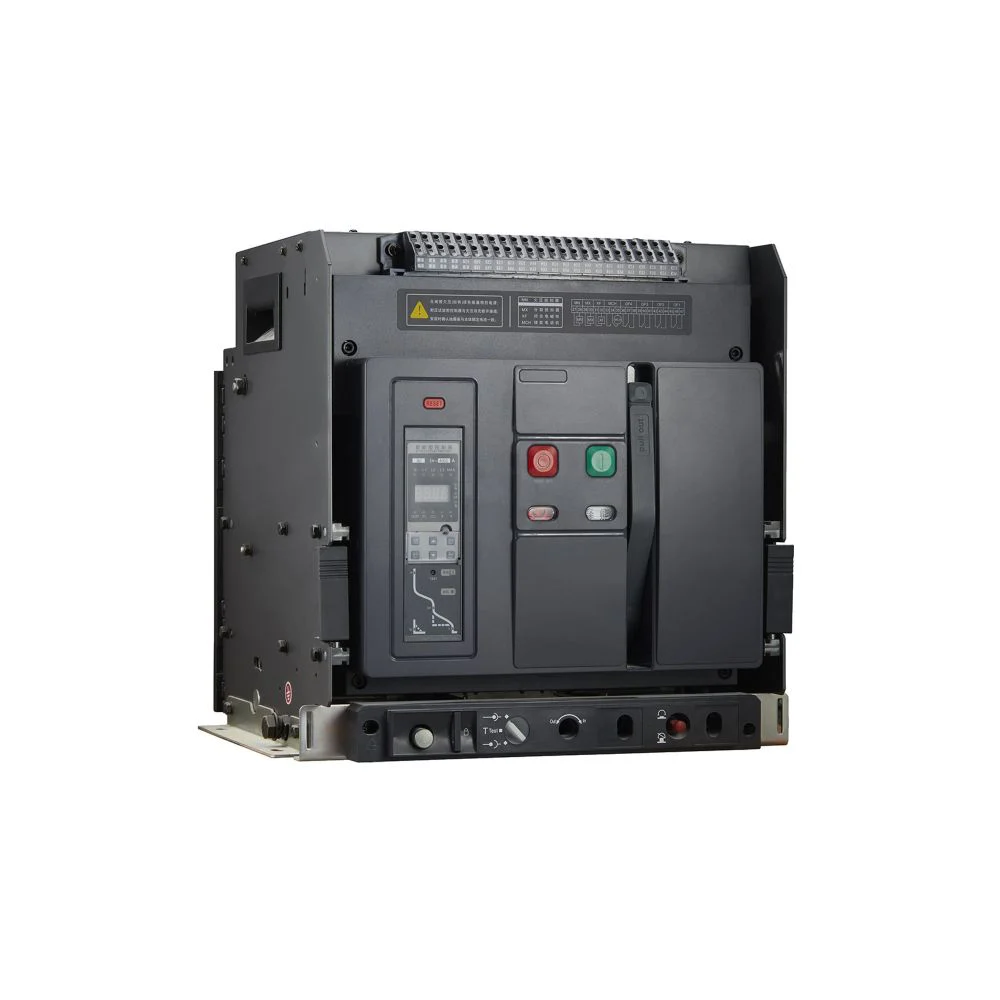

WEW1-4000 Air Circuit Breaker Specifications
The WEW1-4000 air circuit breaker is listed by W9 Group with a 4000 A summary rating, 3-pole or 4-pole options and 400 / 690 V AC operation. Fixed and withdrawable construction are shown. Select the current, fault duty and controller with the switchboard requirements before confirming the order code.
| Схема выключателя с корпусом из ПВХ WEW1 | 4000 | ||||||||||||
| Максимальный рабочий ток (в А), 40°C | 3200-3600-3900-4000 | ||||||||||||
| Определенная изоляционная напряженность Ui (В) | 1000 | ||||||||||||
| Определенная импульсная прочность на напряжение (kV) | 12 | ||||||||||||
| Определенная рабочая напряженность Ue(V), переменный ток 50/60 Гц | 400 В/690 В | ||||||||||||
| Используйте категорию | B | ||||||||||||
| Определенная рабочая напряженность Ue(V), переменный ток 50/60 Гц | 100%In | ||||||||||||
| Код прорыва пропускной способности | M | H | |||||||||||
| Число столбов | 3P | ■ | ■ | ||||||||||
| 4P | ■ | ■ | |||||||||||
|
Определён как наилучший прекращение замыкания мощность ИКУ (кА) |
AC380V/400V/415V | 100 | 138 | ||||||||||
| AC690V | 65 | 105 | |||||||||||
|
Сервис с рейтингом «нарушение» мощность Ics (kA) |
AC220/230/240В | 80 | 138 | ||||||||||
| AC380/400/415В | 65 | 105 | |||||||||||
|
Устойчивость при кратковременном напряжении ток Icw (кА/1с) |
AC220/230/240В | 80 | 138 | ||||||||||
| AC380/400/415В | 65 | 105 | |||||||||||
|
Механический срок службы (Ко второй переработке) |
Поддержание работоспособности | 20000 | |||||||||||
|
Электрическая жизнь (Ко второй переработке) |
AC415V,In | 6000 | |||||||||||
| AC690V,В | 2000 | ||||||||||||
| Стандартная конфигурация | Исправлено | Drawetry-pe | |||||||||||
| Корпус выключателя | ■ | ■ | |||||||||||
| Подложка для ящиков | ■ | ■ | |||||||||||
| Интеллектуальный контроллер | ■ | ■ | |||||||||||
| Верхние и нижние горизонтальные соединительные провода | ■ | ■ | |||||||||||
| Указывает на контакт при открывании/закрывании | ■ | ■ | |||||||||||
| Указывает на контакт с выключателем аварийного режима | ■ | ■ | |||||||||||
| Помощный контакт 4NO+4NC | ■ | ■ | |||||||||||
| Механизм управления электродвигателем | ■ | ■ | |||||||||||
| Отключение шнура | ■ | ■ | |||||||||||
| Дополнительные аксессуары | |||||||||||||
| Фазовое разделение | Исправлено | Drawetry-pe | |||||||||||
| Обеспечение мгновенного отключения от электропитания при понижении напряжения | □ | □ | |||||||||||
| Отключение при понижении напряжения | □ | □ | |||||||||||
| Замок кнопки открытия и закрытия | □ | □ | |||||||||||
| Замок для основания ящика | □ | □ | |||||||||||
| Замок для положения отделения сиденья ящика | □ | □ | |||||||||||
| Ключевой замок | □ | □ | |||||||||||
| Интерлок для дверей | □ | □ | |||||||||||
| Помощный контакт 6NO+6NC | □ | □ | |||||||||||
| Электрические индикаторы трех позиций на основании ящика | □ | □ | |||||||||||
| Интерлок стального кабеля | □ | □ | |||||||||||
| Защелкивающий замок | □ | □ | |||||||||||
| Двойной регулятор мощности | □ | □ | |||||||||||
| Внешний нейтральный линейный трансформатор | □ | □ | |||||||||||
| трансформатор с нулевым серией | □ | □ | |||||||||||
| Поземный токоизмерительный трансформатор и его принадлежности | □ | □ | |||||||||||
| Размер | |||||||||||||
|
Размер (мм) Ш×В×Г |
Ширина (3P/4P) | 66/105 | 66/105 | ||||||||||
| Высота | 57/61 | 60/62 | |||||||||||
| Глубина | 60/62 | 57/61 | |||||||||||
| Масса | |||||||||||||
| Вес (кг)/Стабильный | 1P | 83/83 | |||||||||||
| 2P | 110.2/125.2 | ||||||||||||
| Вес (кг)/корзина | 3P | 122/150 | |||||||||||
| 4P | 155/175 | ||||||||||||
ГИД ПО ОТБЕРЕЖЕ
Selecting a 4000A Air Circuit Breaker: Fixed or Withdrawable
Specify the current, 3P or 4P, supply voltage, fault current, fixed or withdrawable construction, controller and accessories when requesting a WEW1-4000 quotation from W9 Group.
Укажите текущий и полюсы
Ссылайтесь на версию 4000 A и укажите, является ли она трёхфазной (3P) или четырёхфазной (4P). Подтвердите номинальный ток, схему подключения нейтрали и допустимые параметры контроллера для данного кода заказа.
Сравнение напряженно-специфических нагрузок по видам неполадок
The Icu table lists M / H codes at 380 / 400 / 415 V and 690 V. Request the corresponding Ics and Icw data, including withstand duration, for the selected WEW1-4000.
Выберите фиксированную или съемную конструкцию

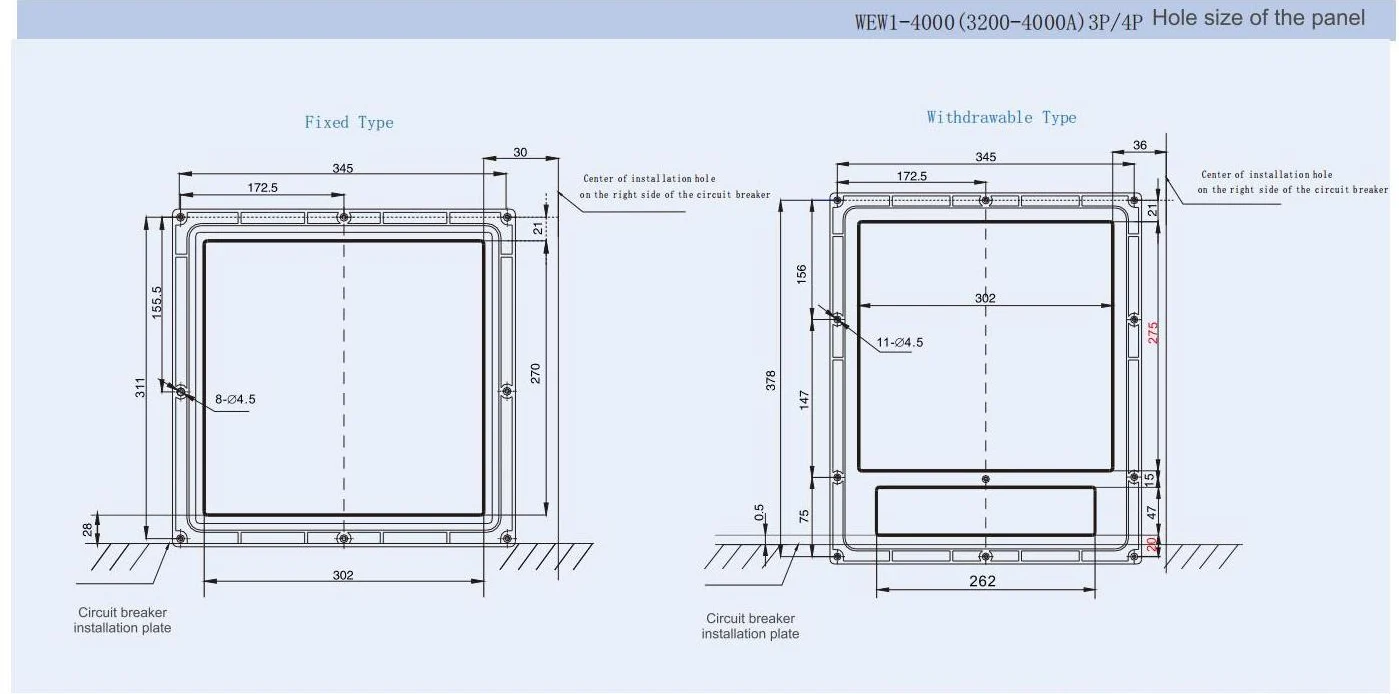

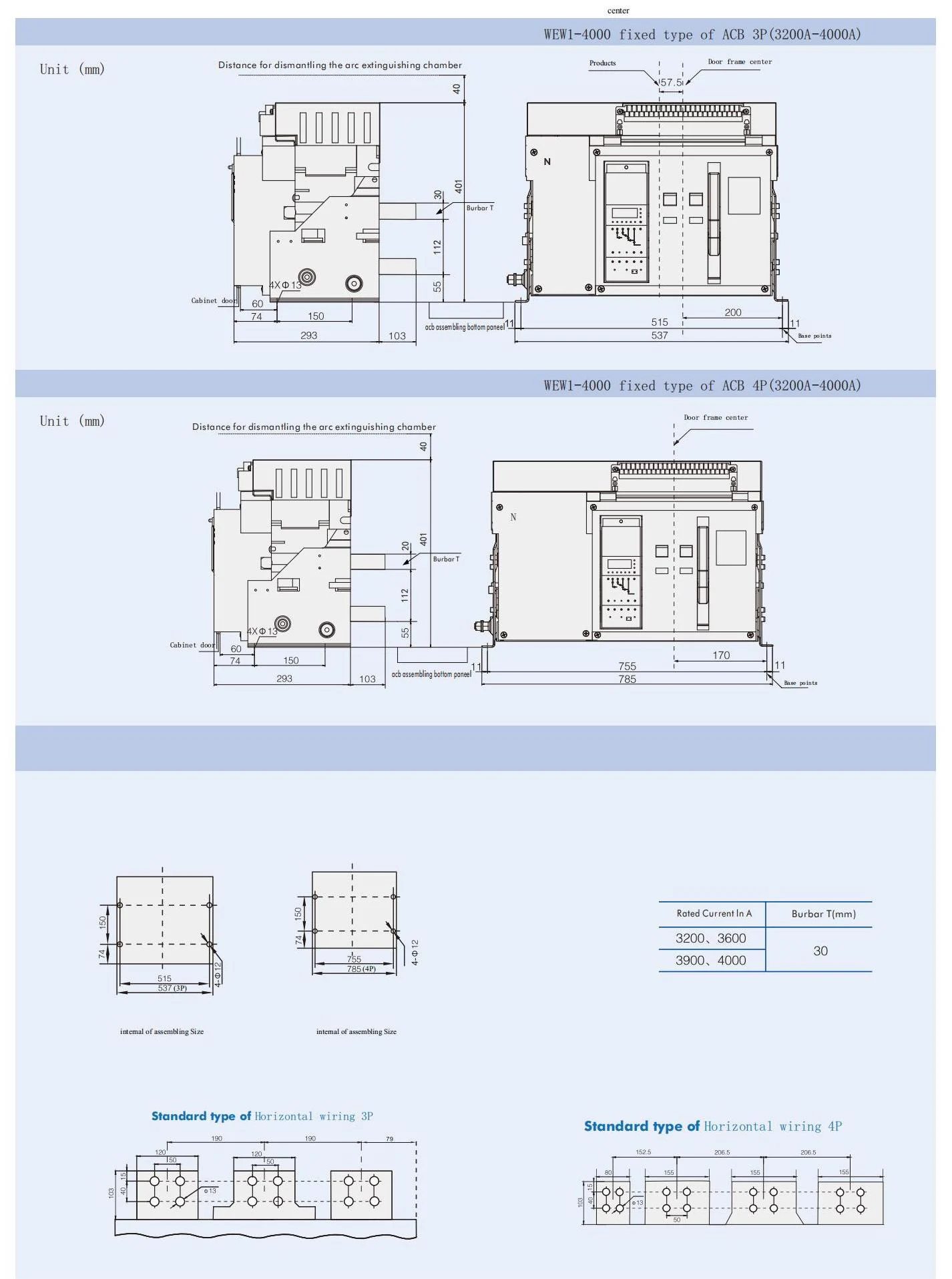

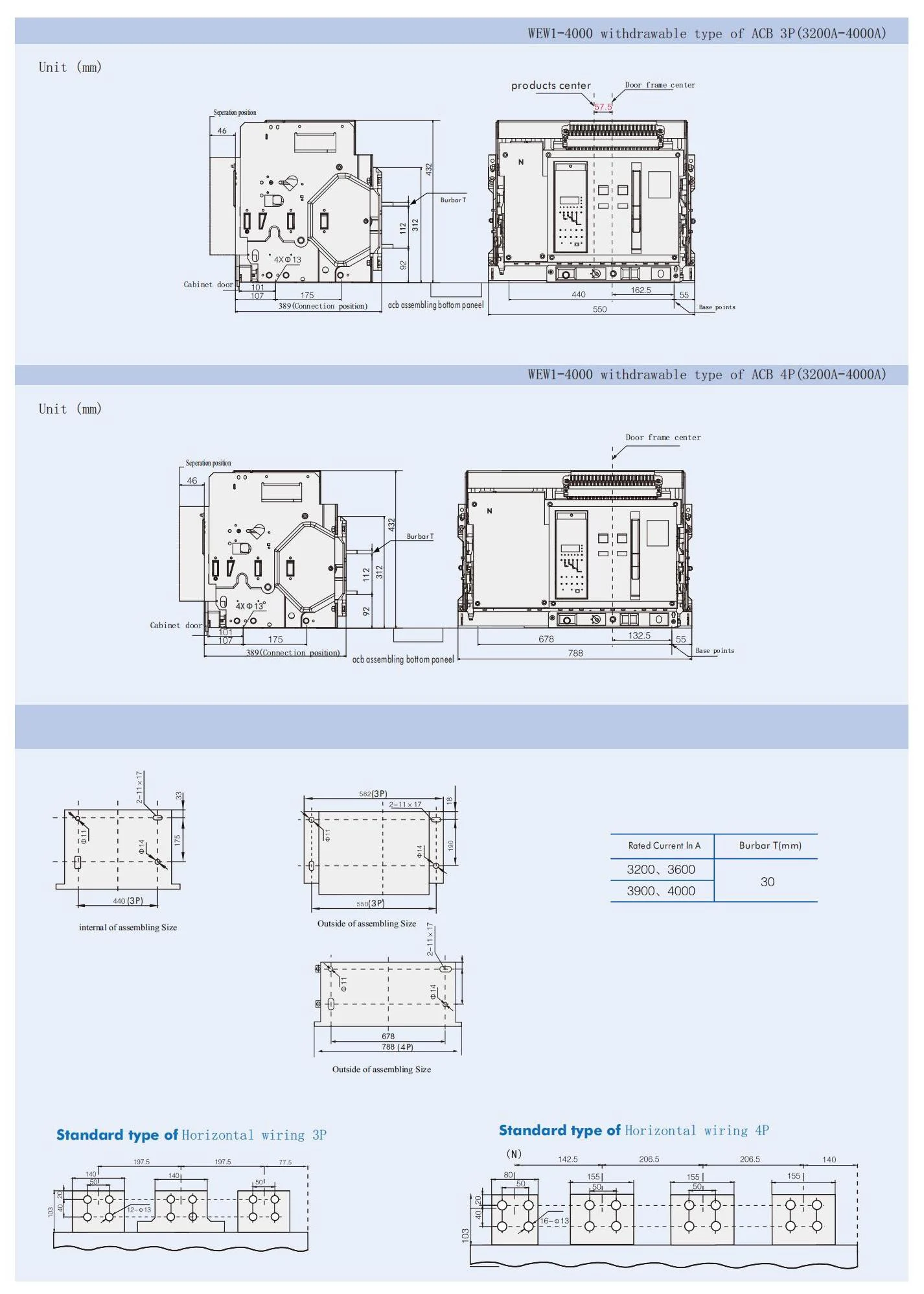

Уточните схему монтажа, подключения, размеры отверстий на панелях и доступ к обслуживанию. При заказе с возможностью снятия с места установки укажите подходящую подставку и блокировки.
Определите требования к контролю и вспомогательным устройствам
Укажите функции контроллера, отключите питание, установите индикаторные контакты и определите любые требования к блокировке или связи. Уточните график поставки комплектующего оборудования, а не полагаться на то, что все указанные опции включены.
О W9 GROUP
Поставка и техническая поддержка автоматических выключателей переменного тока W9 серии 4000A
Компания Zhejiang W9 Group Technology Co., Ltd. поставляет низковольтное электротехническое оборудование. По вопросам, связанным с моделью WEW1-4000, обращайтесь в компанию W9 Group для уточнения конфигурации и получения соответствующей технической документации.
СВЯЗАННЫЕ РЕСУРСЫ
WEW1-4000 ACB Datasheet, Cradle and Wiring Document Requests
Use technical support and related products to specify WEW1-4000. Request a datasheet and wiring diagram matching the selected WEW1-4000 configuration.
СВЯЗАННЫЕ ПРОДУКТЫWEW1-6300Сравните функциональность и конфигурацию; запросите отдельную оценку модели
ДОКУМЕНТЫЦентр загрузки программ W9 GroupRequest the current document for your quoted WEW1-4000 variant
Часто задаваемые вопросы покупателей
WEW1-4000 Air Circuit Breaker FAQs: Fault Duty and Controller Options
Find answers about WEW1-4000 selection, configuration and ordering.
Which current does the WEW1-4000 page identify?
The native summary identifies 4000 A with 3P / 4P options. The catalog current schedule lists 3200, 3600, 3900, 4000 A. These are offered current choices, not a continuous adjustment range for every controller. Confirm the final rating in the quotation.
Can I order WEW1-4000 in fixed or withdrawable form?
И два варианта перечислены на странице с источником информации. Убедитесь в том, что комплект предохранителя и подставки, чертеж установки и комплект принадлежностей для требуемой формы соответствуют требованиям.
Можно ли использовать одинаковую прочность разрыва при любых напряжениях?
No. The table lists Icu values of 100 / 138 kA for M / H at 380 / 400 / 415 V, and 65 / 105 kA at 690 V. Confirm the voltage and capacity code together.
Сопоставимы ли значения Icu, Ics и Icw?
Нет. Запросите максимальную пробивающую способность, пробивающую способность при отключении электроснабжения и возможность устойчивого тока в течение короткого промежутка времени в качестве отдельных параметров выбора. Проверьте их соответствие проектным требованиям и результатам анализа взаимодействия.
Включает ли интеллектуальный контроллер все функции защиты и связи?
В списке указан интеллектуальный контроллер, однако точная функциональность, настройки и интерфейс не определены этой маркой. Проверьте код контроллера и операционную документацию.
Какие аксессуары следует включать в комплект ACB?
В программе указаны механизмы управления, выходы, индикации и опции блокировки. Перед интеграцией панели необходимо подтвердить питание управления, требуемые сигналы, выбранные опции и соответствующую схему подключения.
What is needed for a WEW1-4000 quotation?
Отправьте необходимую конфигурацию, количество, целевой рынок и требования к документации. Попросите компанию W9 Group подтвердить цену, минимальное количество заказа, наличие образцов и срок изготовления выбранной конфигурации.
ЗАЯВКА О ПОКУПКЕ ПРОДУКТА
Request a WEW1-4000 Air Circuit Breaker Quotation
Сообщите компании W9 Group текущее напряжение питания, напряжение при сбое, конструкцию устройства, наличие или отсутствие съемных элементов, контроллер и аксессуары, количество и место назначения, чтобы выбрать подходящую конфигурацию.
