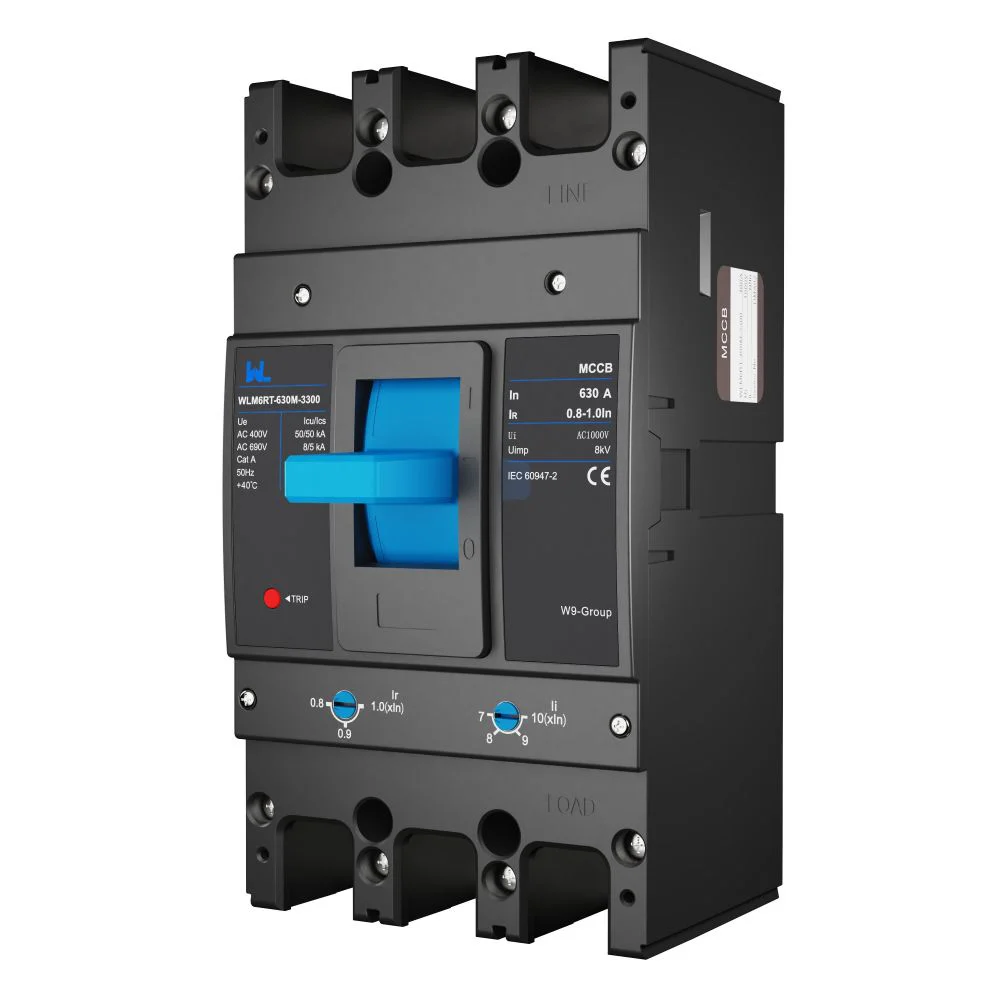

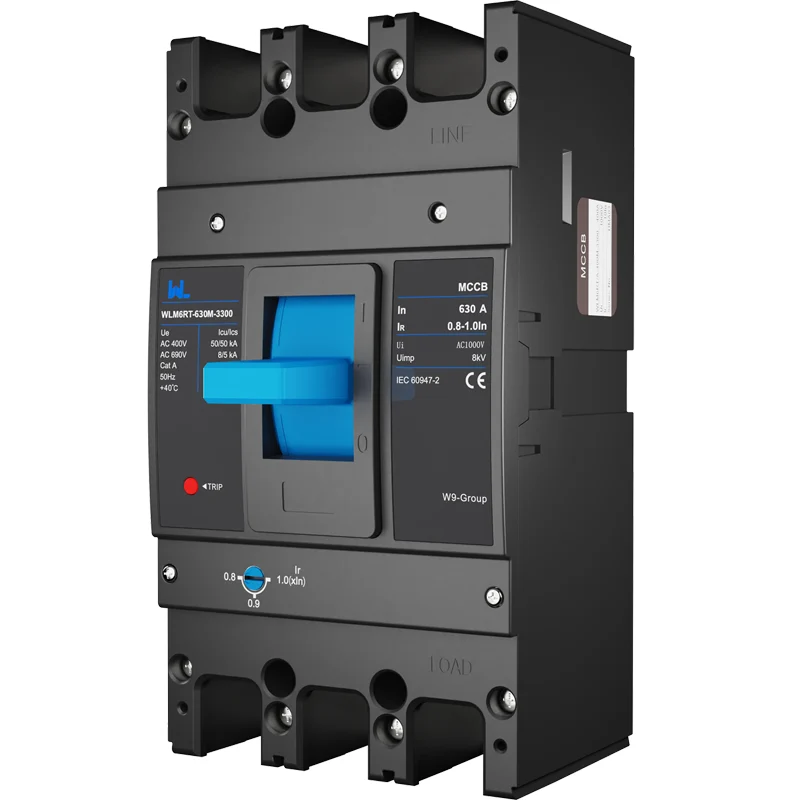

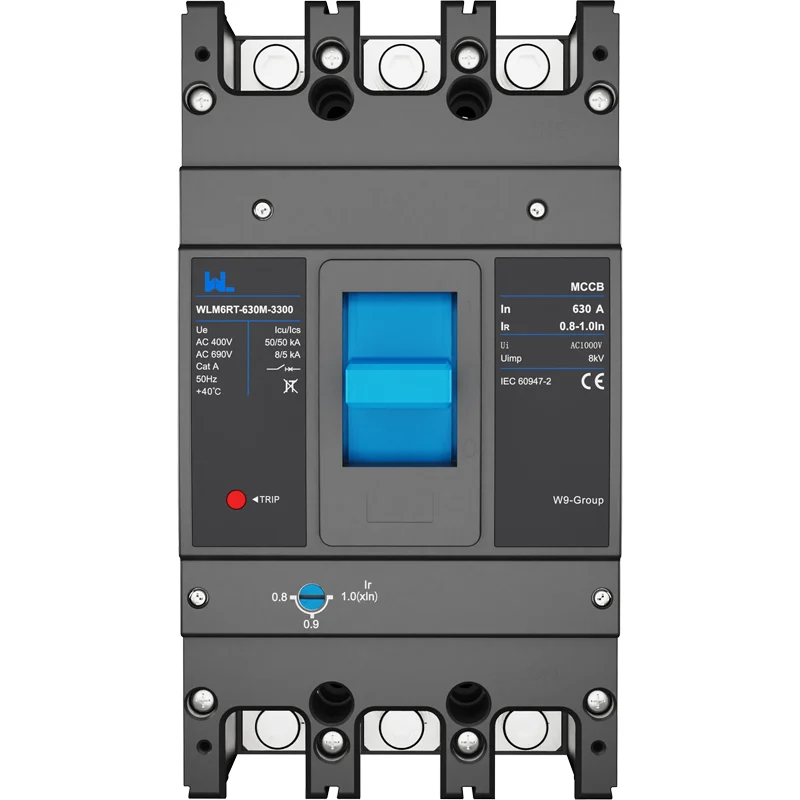

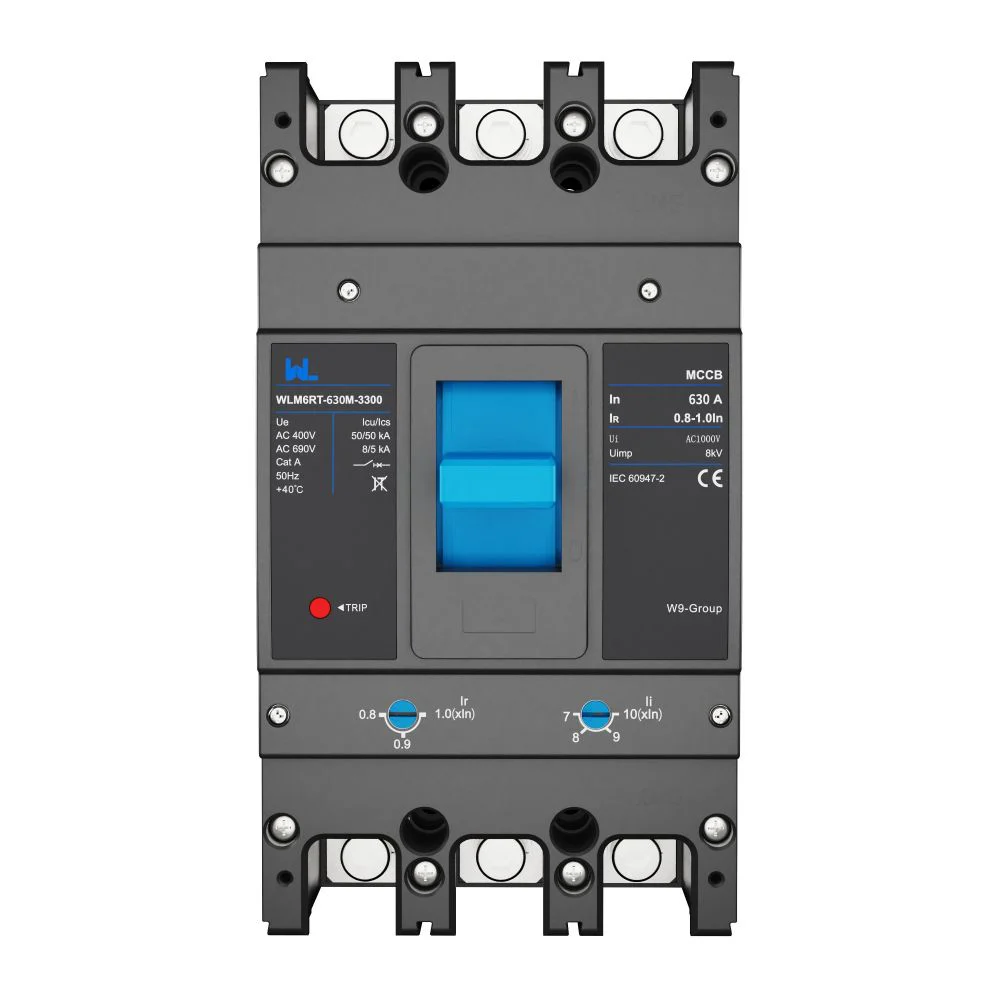

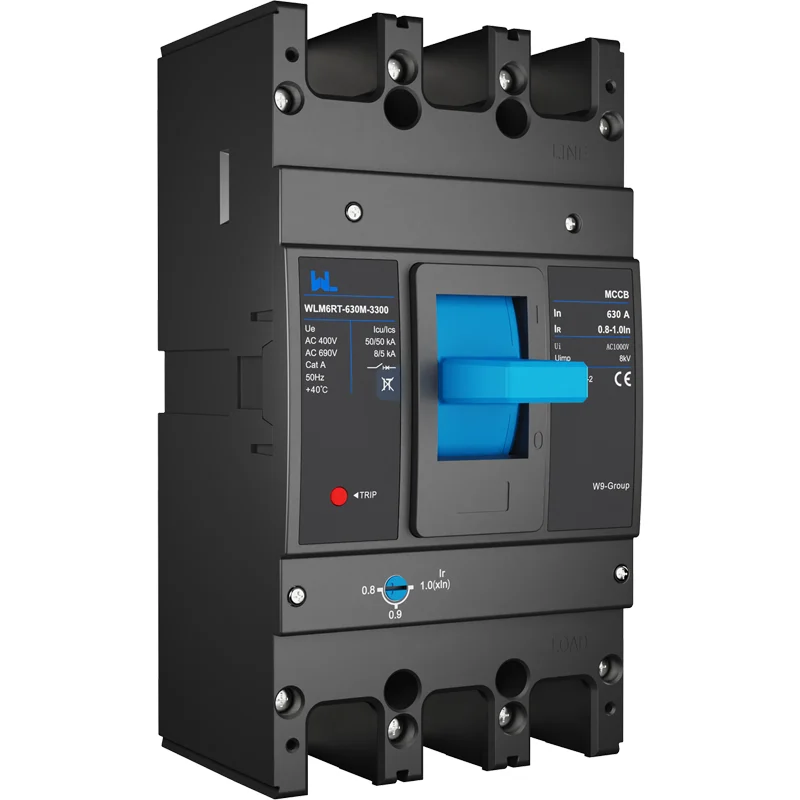

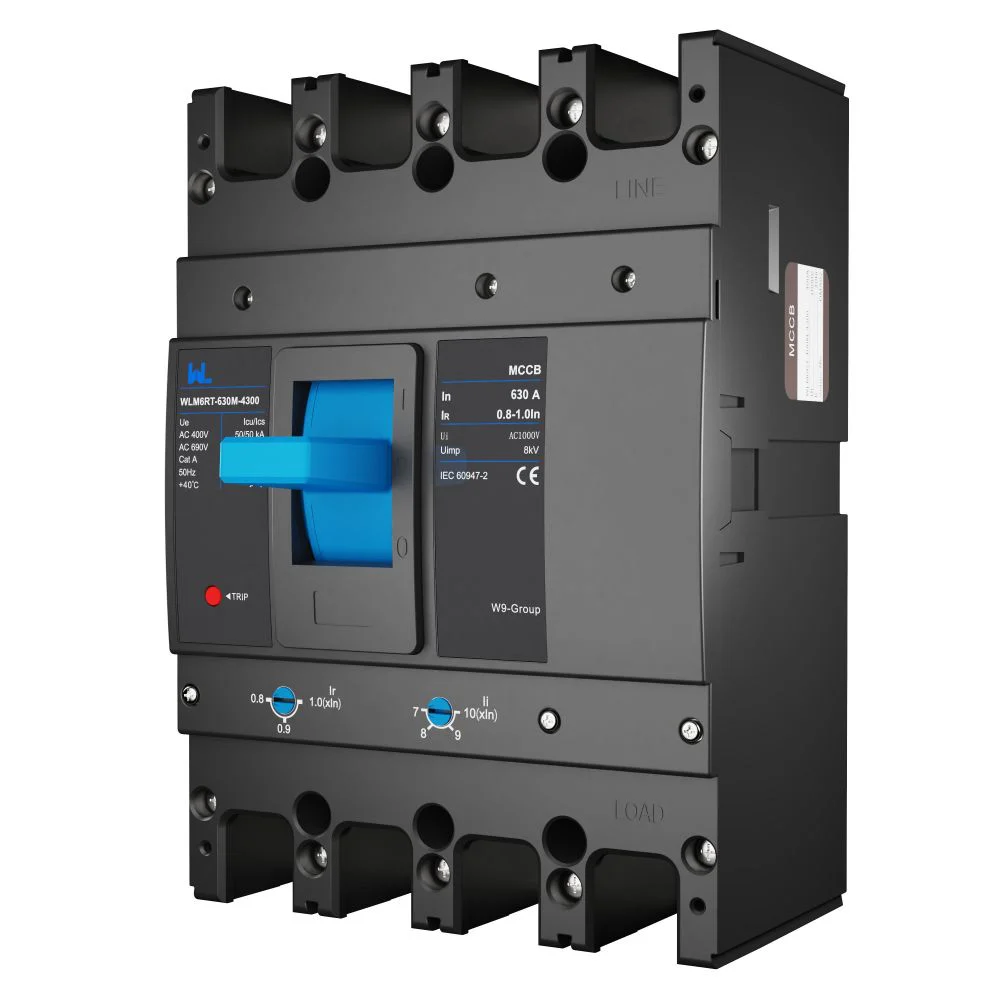

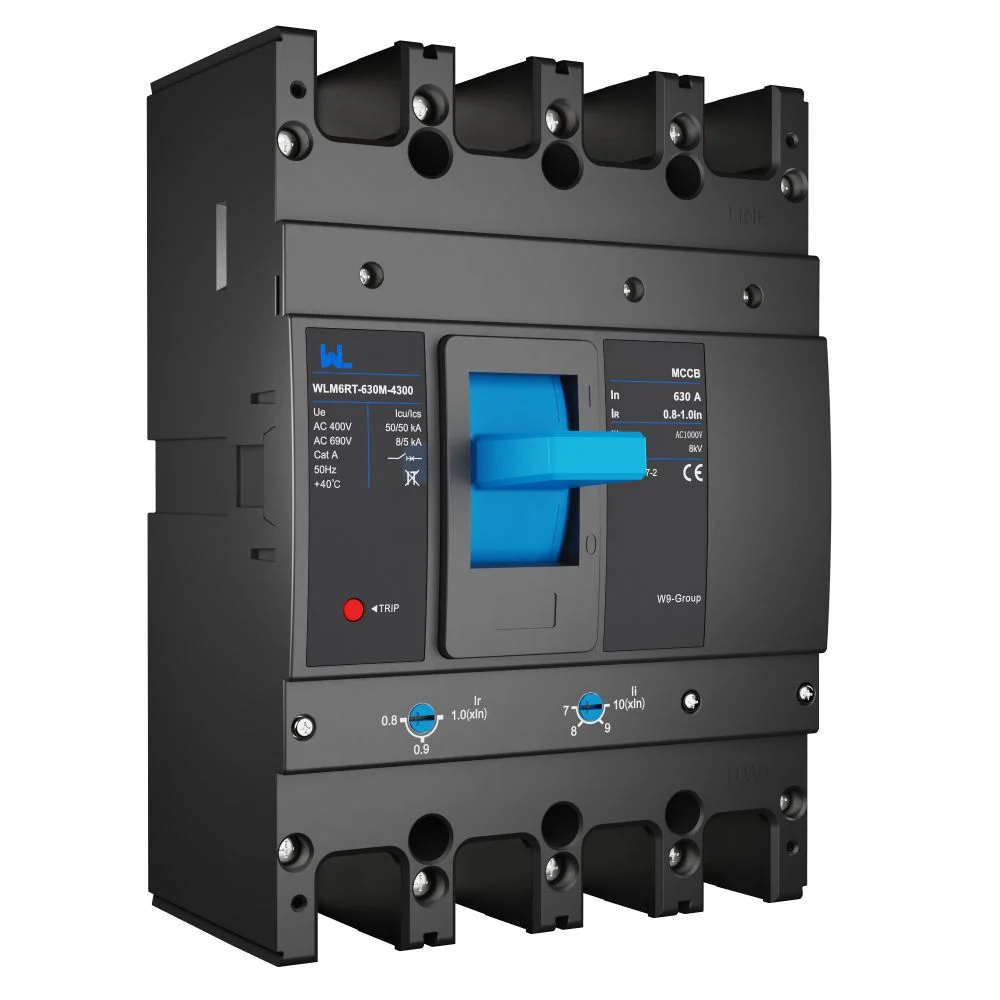

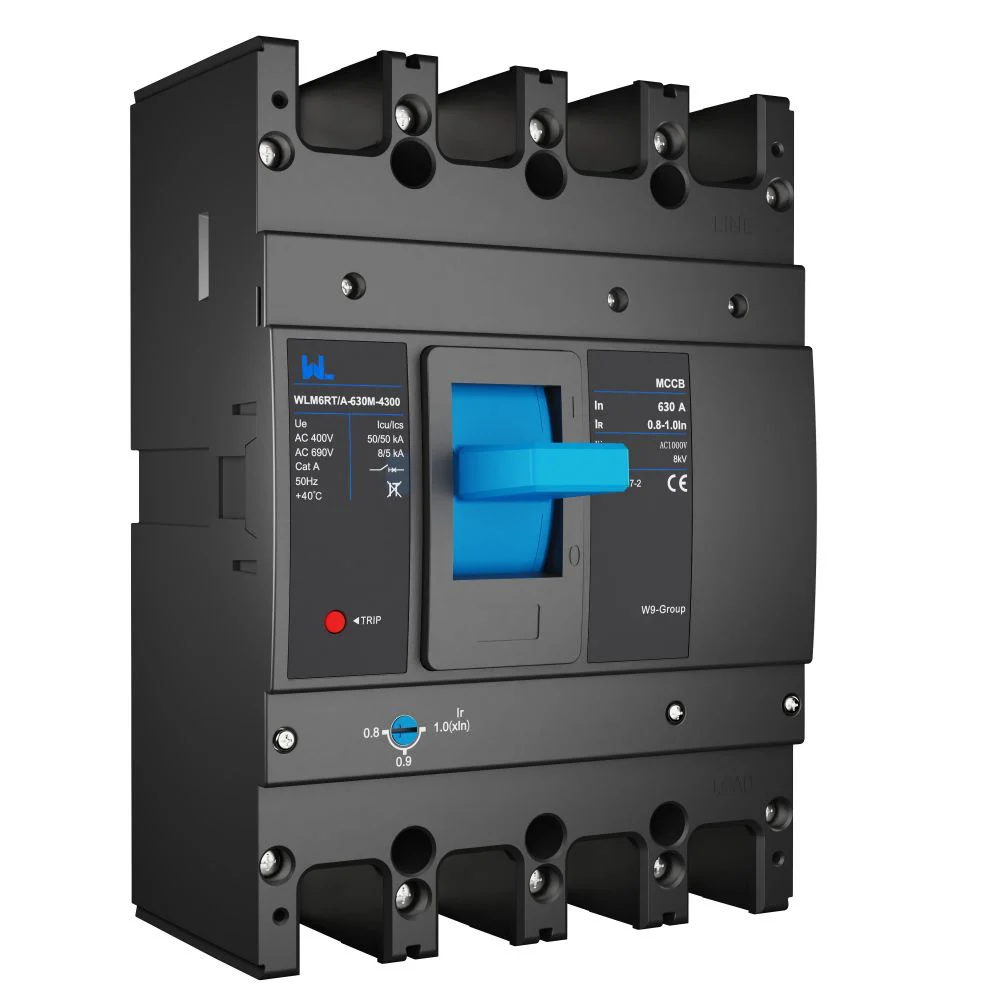

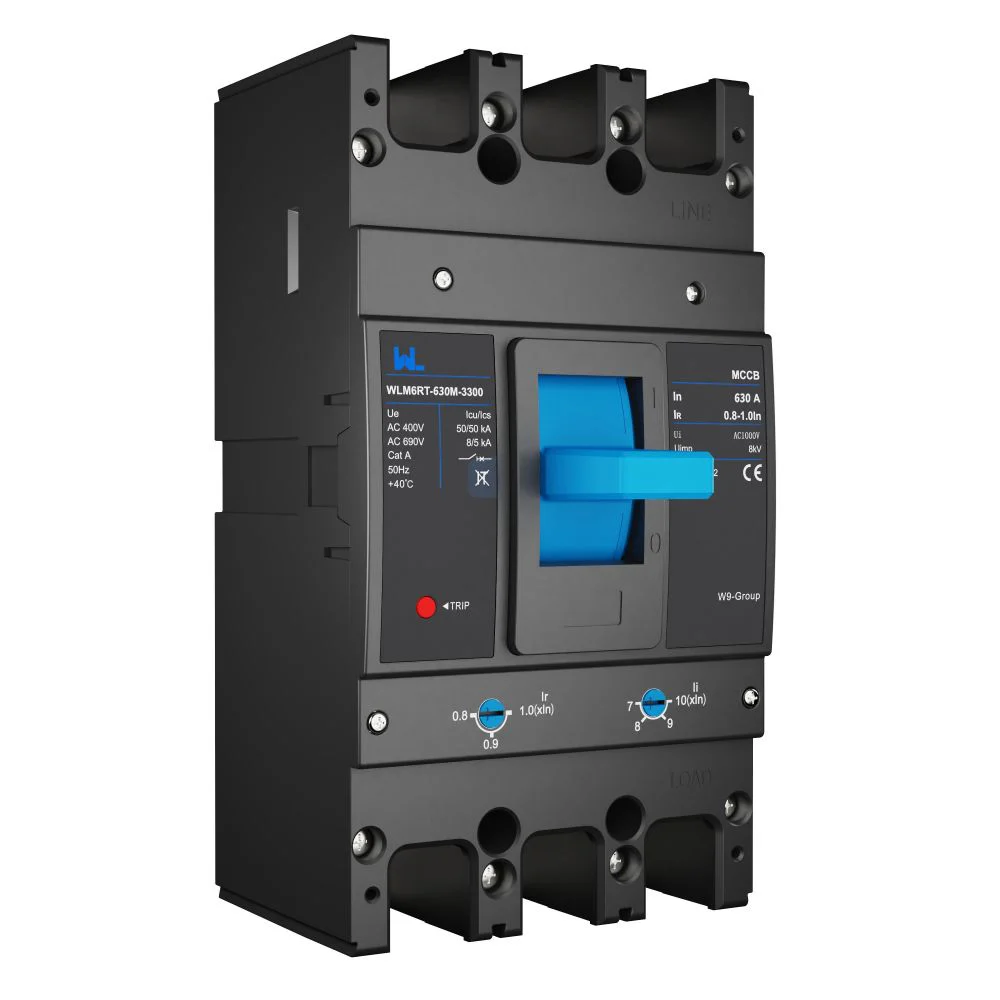

調整可能なMccb WLM6RT-630A-3300 3P WLM6RT シリーズのサーマル磁気タイプ 400V/690V mccb 630A 3極
技術データ
WLM6RT 630A Adjustable Thermal-Magnetic MCCB Specifications
The WLM6RT 630A adjustable thermal-magnetic MCCB is listed by W9 Group for the configuration described below. Confirm the selected current, poles, supply voltage and trip-unit version against the matching order-code datasheet.
| WLM6RT 成形ケース式サーキットブレーカー | 630 | ||||||||||||
| 定格動作電流（A）:40℃ | 熱磁性タイプ | 500-630 | |||||||||||
| WLM6RT/調整可能タイプ | 500-630 | ||||||||||||
| WLM6RT/A/調整可能タイプ Ir | 500-630 | ||||||||||||
| WLM6RT/P/調整可能タイプ | 500-630 | ||||||||||||
| 電気特性 | |||||||||||||
| 定格絶縁電圧 Ui（V） | 1000 | ||||||||||||
| 定格インパルス耐圧（kV） | 8 | ||||||||||||
| 動作電圧Ue(V)、AC 50/60Hz | 380/400/415,440,500,660/690 | ||||||||||||
| 断線容量コード | S | M | H | Q | |||||||||
| ポール数 | 1P(Adjustableにはこのタイプはありません) | – | – | – | – | ||||||||
| 2P | – | – | – | – | |||||||||
| 3P | – | ■ | ■ | ■ | |||||||||
| 4P | – | ■ | ■ | ■ | |||||||||
| ポール数 | AC220/230/240V | – | 80 | 85 | – | ||||||||
| AC380/400/415V | – | 70 | 100 | 150 | |||||||||
| AC440V | – | – | – | – | |||||||||
| AC500V | – | – | – | 65 | |||||||||
| AC660/690V | – | 10 | 20 | 20 | |||||||||
| ポール数 | AC220/230/240V | – | 30 | 50 | – | ||||||||
| AC380/400/415V | – | 50 | 70 | 100 | |||||||||
| AC440V | – | – | – | – | |||||||||
| AC500V | – | – | – | 65 | |||||||||
| AC660/690V | – | 10 | 12 | 20 | |||||||||
| スタンダード | IEC/EN 60947-2 | ||||||||||||
| 利用カテゴリー | A(Thermal-magnetic)/B(Electronic) | ||||||||||||
| 周囲温度 | -40℃ ~+70 ℃ | ||||||||||||
| 断熱材の安全性 | ■ | ||||||||||||
| アーチング距離 | 0 | ||||||||||||
|
機械的寿命 （CO リサイクル） |
メンテナンス | 15000 | |||||||||||
|
電気寿命 （CO リサイクル） |
AC415V、イン | 8000 | |||||||||||
| AC690V、イン | 1500 | ||||||||||||
| リリースユニット | |||||||||||||
| 配電保護 | TM | ■ | |||||||||||
| モーター保護 | TM | ■ | |||||||||||
| 取り付けと接続 | |||||||||||||
| 修正済み | フロント接続 | ■ | |||||||||||
| リア接続 | ■ | ||||||||||||
| プラグイン | フロント接続 | ■ | |||||||||||
| リア接続 | ■ | ||||||||||||
| 引き伸ばす | フロント接続 | ■ | |||||||||||
| リア接続 | ■ | ||||||||||||
| DINレール | フロント接続 | – | |||||||||||
| 寸法 | |||||||||||||
|
寸法（mm） W×H×D |
幅（1P/2P/3P/4P） | 140/184 | |||||||||||
| 身長 | 257 | ||||||||||||
| 奥行き | 103/111(Q TYPE) | ||||||||||||
| 重量 | |||||||||||||
| 配電保護 | 1P | – | |||||||||||
| 2P | – | ||||||||||||
| 3P | 5.23/6（Q type） | ||||||||||||
| 4P | 6.809/7.3（Q type） | ||||||||||||
選定ガイド
Selecting a 630A Adjustable Thermal-Magnetic MCCB with 3P or 4P Options
Specify the required 630 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements when requesting a WLM6RT quotation from W9 Group.
電流とポールを指定する
Use WLM6RT 630 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
電源電圧での故障点を確認する
供給電圧と想定される短絡電流を記載してください。選択された容量コードとその最大および耐故障定格を要求してください。.
旅行単位を一致させる
選択したWLM6RTトリップユニットについて、調整タイプ、許容設定範囲および試運転手順を請求してください。.
パネルの統合を確認する
選択したポールおよびトリップユニットの構成に関する寸法図を依頼してください。.
W9 GROUPについて
W9 Group 630A Adjustable Thermal-Magnetic MCCB Supply and Support
浙江W9グループテクノロジー株式会社は、低圧電気製品を供給しています。WLM6RTのご注文については、必要な仕様および製品資料について、W9グループまでお問い合わせください。.
関連リソース
WLM6RT 630A MCCB Datasheet and Wiring Diagram Requests
W9 GroupのMCCBガイドおよび製品ディレクトリを参考にしてください。選択したWLM6RTの構成に適合するデータシートと配線図をご請求ください。.
購入者のよくある質問
WLM6RT 630A MCCB FAQs: Trip Unit, Ratings and Panel Fit
評価、旅行単位構成、および設置に関する回答をご覧ください。.
What configuration does the WLM6RT 630 A page list?
The catalog lists a 630 A current designation, 3P or 4P options and working voltages of 400 V and 690 V. Confirm the exact configuration and its marked ratings before ordering.
How should I specify the WLM6RT trip unit?
一致するモデルドキュメントを参照してください。.
How can I verify the WLM6RT 630 A panel dimensions?
The depth entry for WLM6RT 630 A is 103/111(q type) (mm). Confirm the depth and any suffix-dependent dimensions on the installation drawing.
What is needed for a WLM6RT quotation?
必要な構成、数量、配送先市場、書類の要件をお送りください。この製品の価格、最小注文数量、サンプル入手可能性、納期は公表されていません。W9 Groupにお問い合わせください。.
How do I choose the breaking capacity for the WLM6RT 630A MCCB?
Provide the installation voltage and prospective short-circuit current. Request the Icu and Ics data for the exact WLM6RT 630A capacity code; confirm the rating at that voltage rather than using a value from a different condition.
What adjustment range should I request for the WLM6RT 630A MCCB?
Request the adjustment schedule and time-current curve for the selected WLM6RT 630A release. Confirm which settings are adjustable and the available range for the exact order code before specifying coordination.
Which terminal and mounting details are needed for WLM6RT 630A?
Request the WLM6RT 630A mounting drawing, terminal pitch and connection arrangement for the selected pole version. Confirm conductor and busbar fit using that drawing rather than a different frame size.
製品のお問い合わせ
Request a WLM6RT 630A Adjustable Thermal-Magnetic MCCB Quotation
Tell W9 Group your required 630 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements, quantity and destination market so the selected configuration can be identified.
