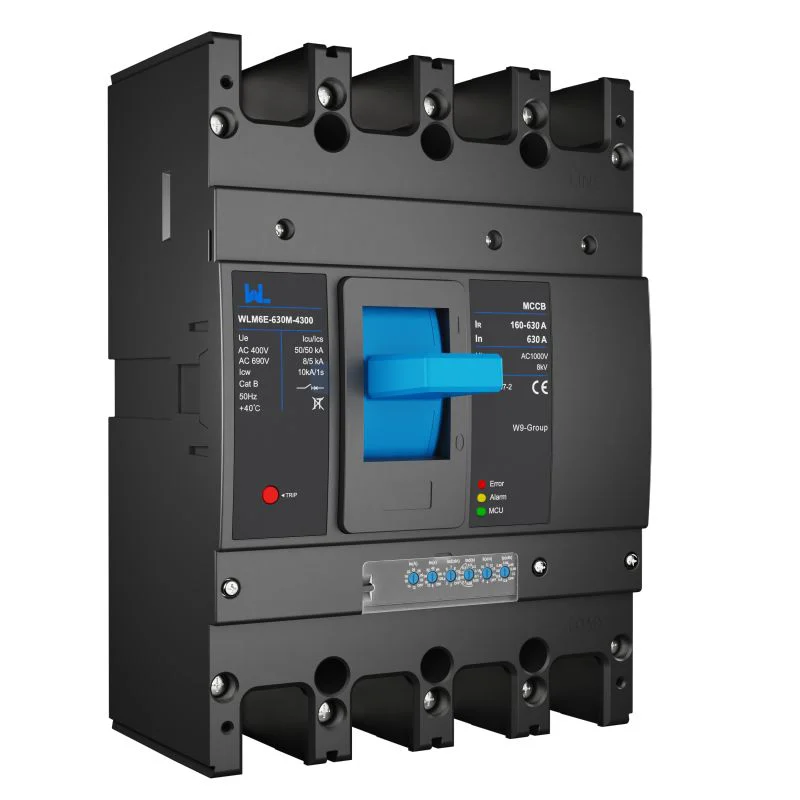

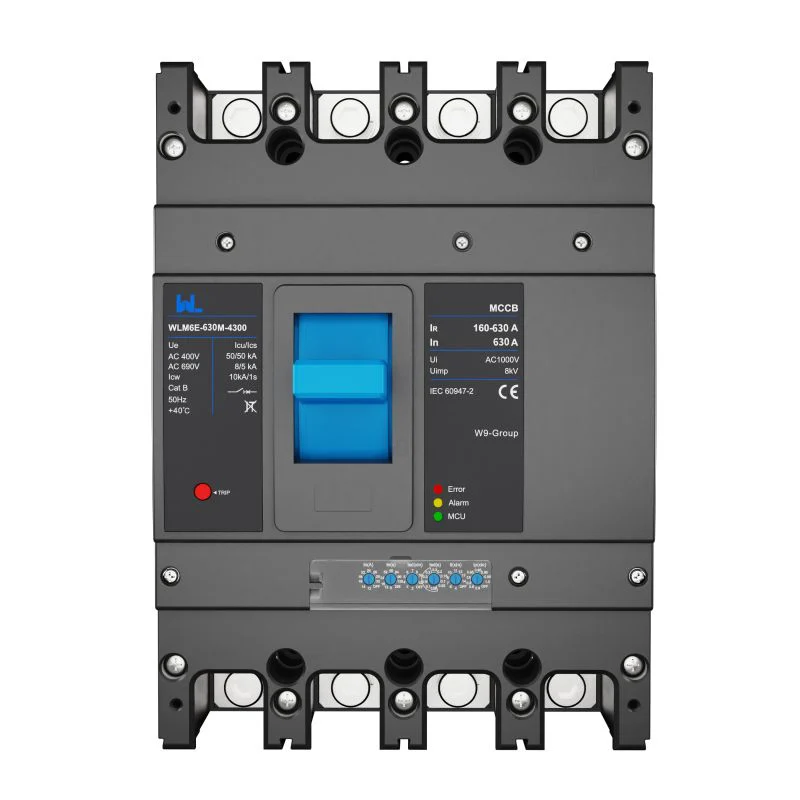

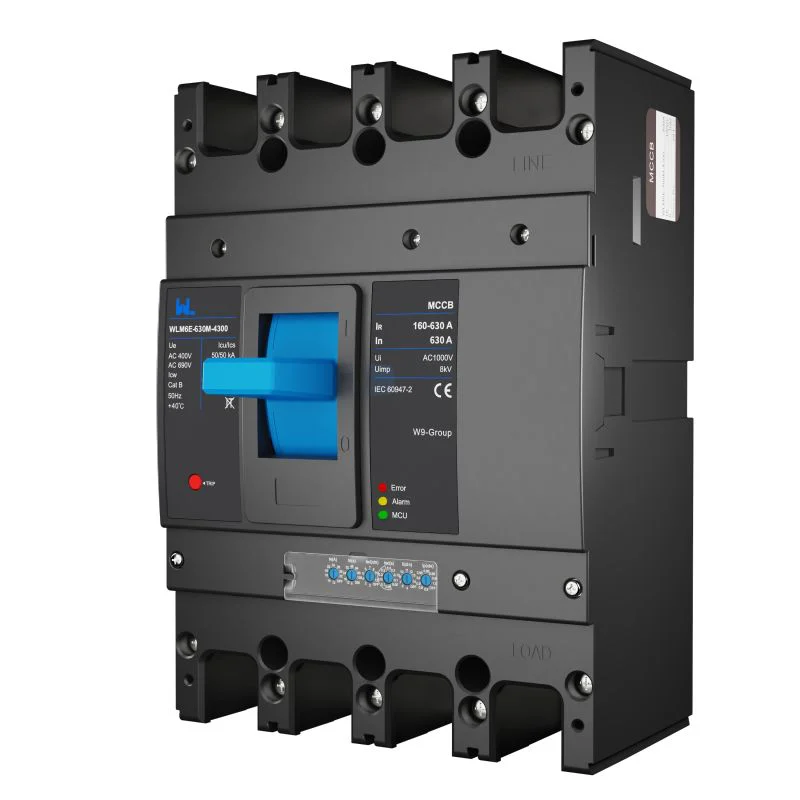

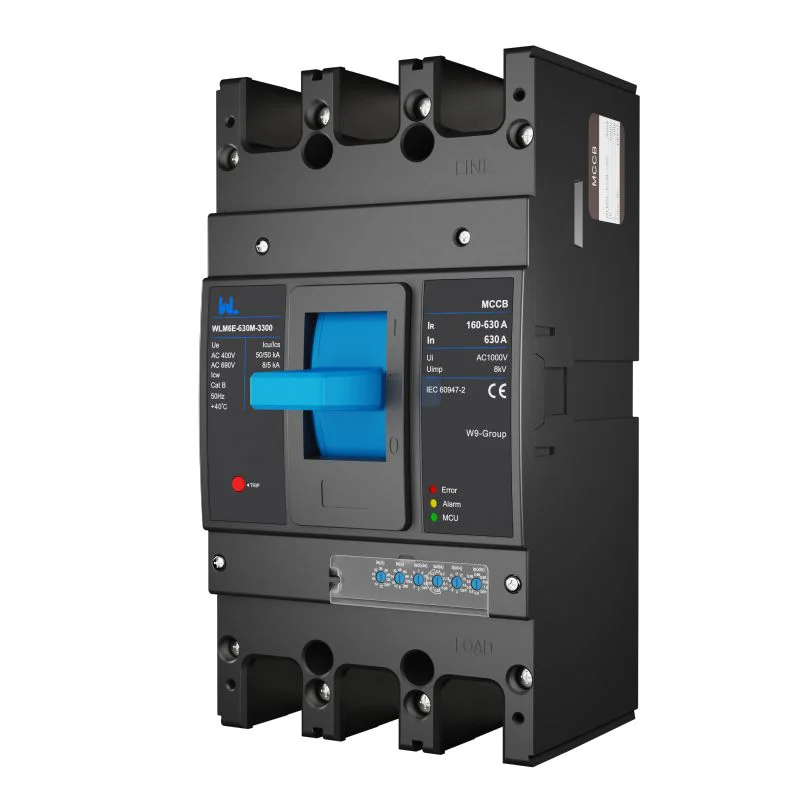

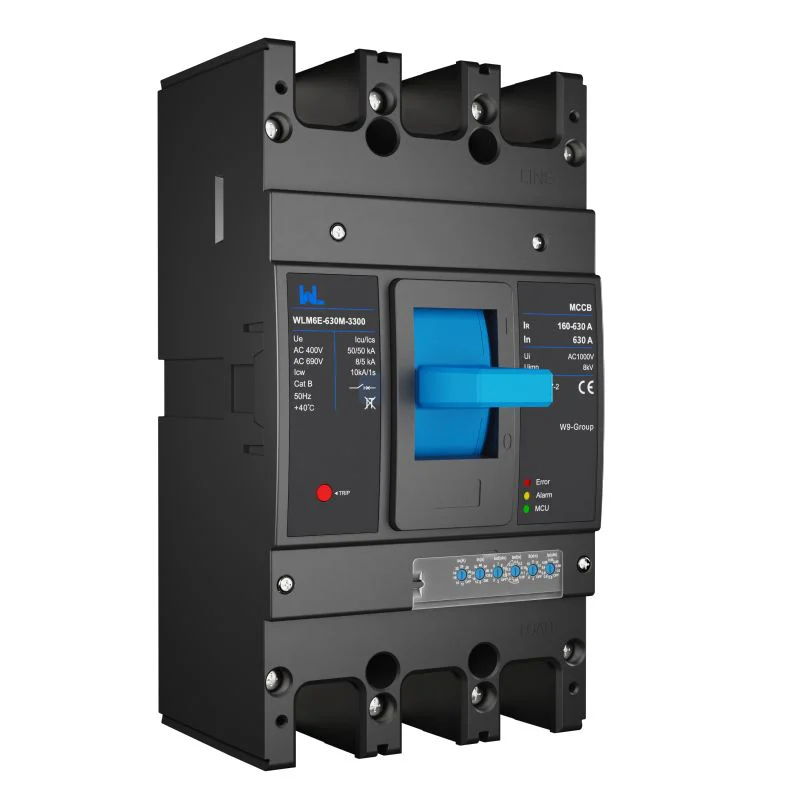

قطع‌کن مدار‌محور MCCB WLM6E-630A-3300 سری WLM6E 3P/4P قطع‌کن مدار الکترونیکی 400 ولت/690 ولت 630 آمپر 3 پین/4 پین
اطلاعات فنی
WLM6E 630A Electronic MCCB Specifications
The WLM6E 630A electronic MCCB is listed by W9 Group for the configuration described below. Confirm the selected current, poles, supply voltage and trip-unit version against the matching order-code datasheet.
| WLM6E Moulded Case Circuit Breaker | 630 | |||||||||||||
| شارح جریان کاری در حالت (A)، ۴۰ درجه سانتیگراد | 6 adjutable knobs | 400-440-460-480-500-530-560-600-630 | ||||||||||||
| 3 adjutable knobs | 400-440-460-480-500-530-560-600-630 | |||||||||||||
| خصوصیات الکتریکی | ||||||||||||||
| ولتاژ عایقی مجاز Ui (V) | 1000 | |||||||||||||
| تولید برق با ولتاژ انقباضی (kV) | 8 | |||||||||||||
| ولتاژ عملیاتی تعیین شده Ue(V)، AC 50/60Hz | 380/400/415,440,500,660/690 | |||||||||||||
| رمز توانایی شکست | C | S | M | H | Q | |||||||||
| تعداد ستون | ۱P | – | – | – | – | – | ||||||||
| 2P | – | – | – | – | – | |||||||||
| ۳P | – | – | ■ | ■ | ■ | |||||||||
| ۴P | – | – | ■ | ■ | ■ | |||||||||
| تعداد ستون | AC220/230/240V | – | – | – | – | – | ||||||||
| AC380/400/415V | – | – | 70 | 100 | 150 | |||||||||
| AC440V | – | – | – | – | – | |||||||||
| AC500V | – | – | – | – | 65 | |||||||||
| AC660/690 ولت | – | – | 8 | 8 | 20 | |||||||||
| تعداد ستون | AC220/230/240V | – | – | – | – | – | ||||||||
| AC380/400/415V | – | – | 50 | 70 | 150 | |||||||||
| AC440V | – | – | – | – | – | |||||||||
| AC500V | – | – | – | – | 65 | |||||||||
| AC660/690 ولت | – | – | 8 | 8 | 20 | |||||||||
| Rated short-time withstand current Icw (kA,1s) | 10 | |||||||||||||
| استاندارد | ||||||||||||||
| رشتهٔ بهره‌وری | B | |||||||||||||
| دمای محیطی | ||||||||||||||
| امنیت عایق | ■ | |||||||||||||
| فاصله قوس | 0 | |||||||||||||
|
زمان کارکرد مکانیکی (بازیافت CO) |
خدمات نگهداری | 15000 | ||||||||||||
|
زندگی الکتریکی (بازیافت CO) |
AC415V، در | 8000 | ||||||||||||
| AC690V، در | 1500 | |||||||||||||
| واحد‌های آزاد‌سازی | ||||||||||||||
| حفاظت توزیع | E | ■ | ||||||||||||
| حفاظت از موتور | E | ■ | ||||||||||||
| تشخیص و اتصال | ||||||||||||||
| رفع اشکال | اتصال جلو | ■ | ||||||||||||
| اتصال عقب | ■ | |||||||||||||
| پلاگین | اتصال جلو | ■ | ||||||||||||
| اتصال عقب | ■ | |||||||||||||
| توسعه | اتصال جلو | – | ||||||||||||
| اتصال عقب | – | |||||||||||||
| ریل دیین | اتصال جلو | ■ | ||||||||||||
| ابعاد | ||||||||||||||
|
ابعاد (میلی متر) عرض × ارتفاع × عمق |
عرض (3P/4P) | 140/184 | ||||||||||||
| ارتفاع | 257 | |||||||||||||
| عمق | 103/111 | |||||||||||||
| وزن | ||||||||||||||
| حفاظت توزیع | ۱P | – | ||||||||||||
| 2P | – | |||||||||||||
| ۳P | 5.391 | |||||||||||||
| ۴P | 7.266 | |||||||||||||
راهنمای انتخاب
Selecting a 630A Electronic MCCB with 3P or 4P Options
Specify the required 630 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements when requesting a WLM6E quotation from W9 Group.
مشخص‌کنید که جریان و قطب‌ها کدامند
Use WLM6E 630 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
بررسی خطا در ولتاژ تأمین
توانسنجی ولتاژ و جریان احتمالی اختلال را اعلام کنید. کد ظرفیت انتخاب شده و رتبه‌های نهایی و عملکردی آن را درخواست کنید.
اتاق را با واحد سفر تطبیق دهید
Request the fitted electronic trip-unit functions, setting schedule and coordination curves. Confirm any ground-fault or communication options separately.
اتصال با پنل بررسی
برای پیکربندی قطب و واحد قطع، یک نقشه ابعادی درخواست کنید.
درباره W9 Group
W9 Group 630A Electronic MCCB Supply and Support
Zhejiang W9 Group Technology Co., Ltd. supplies low-voltage electrical products. For a WLM6E order, contact W9 Group about the required configuration and product documents.
منابع مرتبط
WLM6E 630A MCCB Datasheet and Wiring Diagram Requests
Use W9 Group’s MCCB guide and product directory for context. Request a datasheet and wiring diagram matching the selected WLM6E configuration.
سوالات متداول خریداران
WLM6E 630A MCCB FAQs: Trip Unit, Ratings and Panel Fit
اطلاعاتی درباره رتبهبندی، پیکربندی واحد‌های سفر و اسناد نصب را پیدا کنید.
What configuration does the WLM6E 630 A page list?
The catalog lists a 630 A current designation, 3P or 4P options and working voltages of 400 V and 690 V. Confirm the exact configuration and its marked ratings before ordering.
How should I specify the WLM6E trip unit?
مشاهدهٔ سند مدل مطابقت‌انگیز.
How can I verify the WLM6E 630 A panel dimensions?
The depth entry for WLM6E 630 A is 103/111 (mm). Confirm the depth and any suffix-dependent dimensions on the installation drawing.
What is needed for a WLM6E quotation?
ارسال پیکربندی، تعداد مورد نیاز، بازار مقصد و الزامات اسناد. قیمت، حداقل مقدار سفارش، در دسترس بودن نمونه و زمان تحویل برای این محصول منتشر نشده‌اند؛ برای تأیید آنها با W9 Group تماس بگیرید.
How do I choose the breaking capacity for the WLM6E 630A MCCB?
Provide the installation voltage and prospective short-circuit current. Request the Icu and Ics data for the exact WLM6E 630A capacity code; confirm the rating at that voltage rather than using a value from a different condition.
Which WLM6E 630A electronic trip settings should I specify?
Request the protection-function list, adjustment schedule and time-current curves for the installed WLM6E 630A release. Confirm the available settings on the quoted trip unit rather than inferring them from the frame designation.
Does the WLM6E 630A electronic MCCB include display or communication functions?
Ask W9 Group to confirm the supplied WLM6E 630A trip-unit interface and any separately ordered functions. Request the matching function list and wiring documents; the electronic designation alone does not establish a display or communication option.
سؤال و جواب درباره محصول
Request a WLM6E 630A Electronic MCCB Quotation
Tell W9 Group your required 630 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements, quantity and destination market so the selected configuration can be identified.
