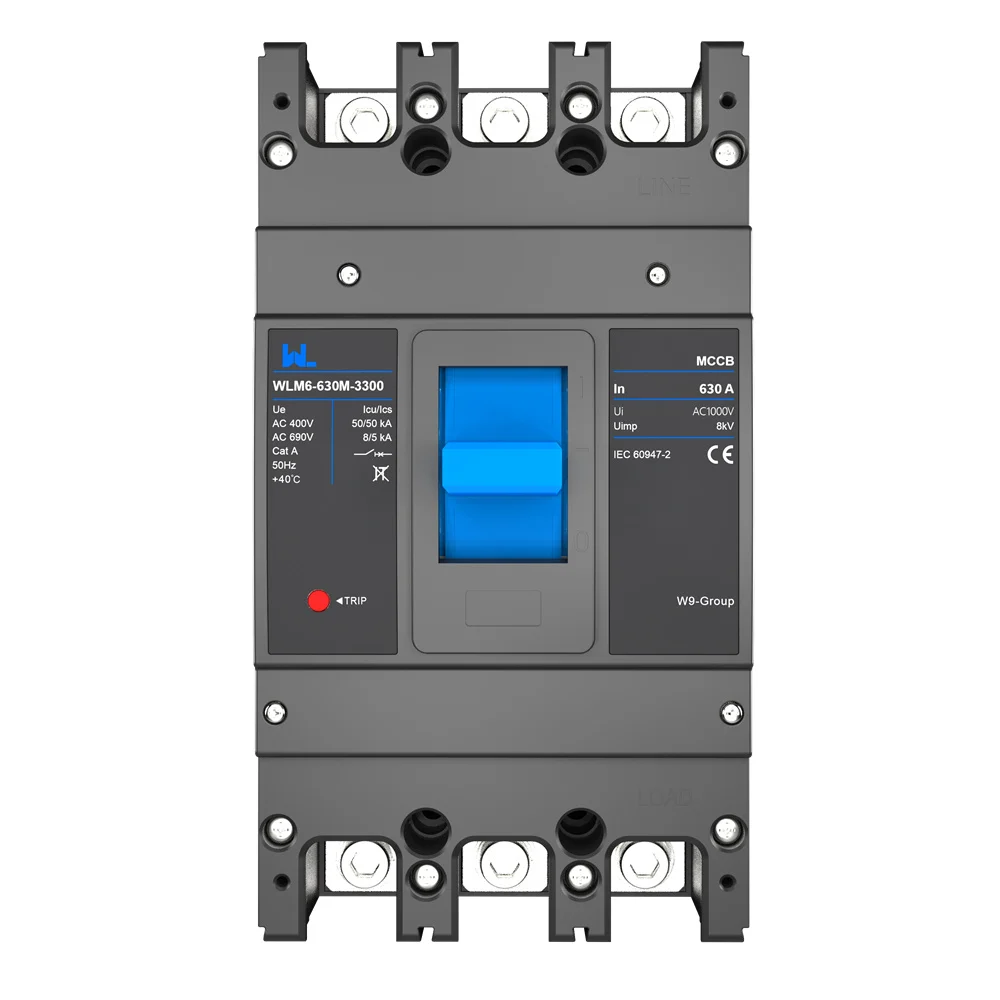

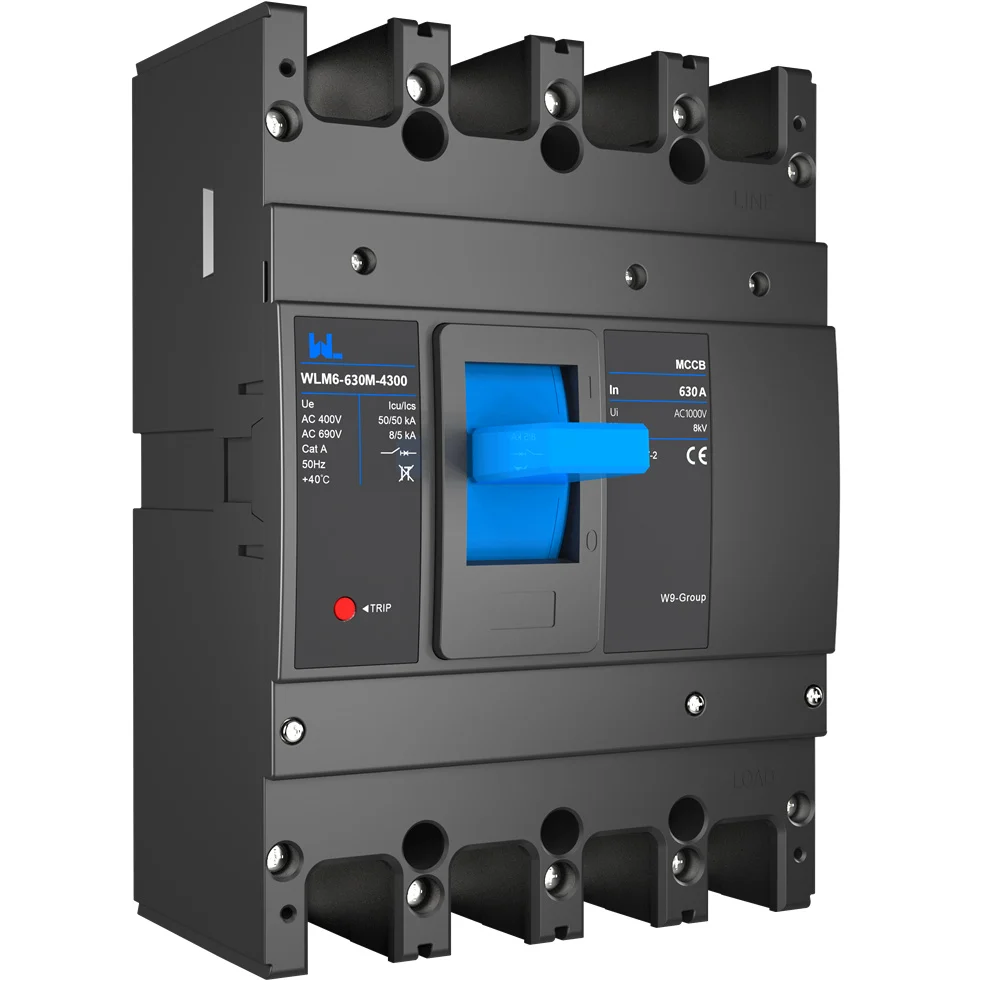

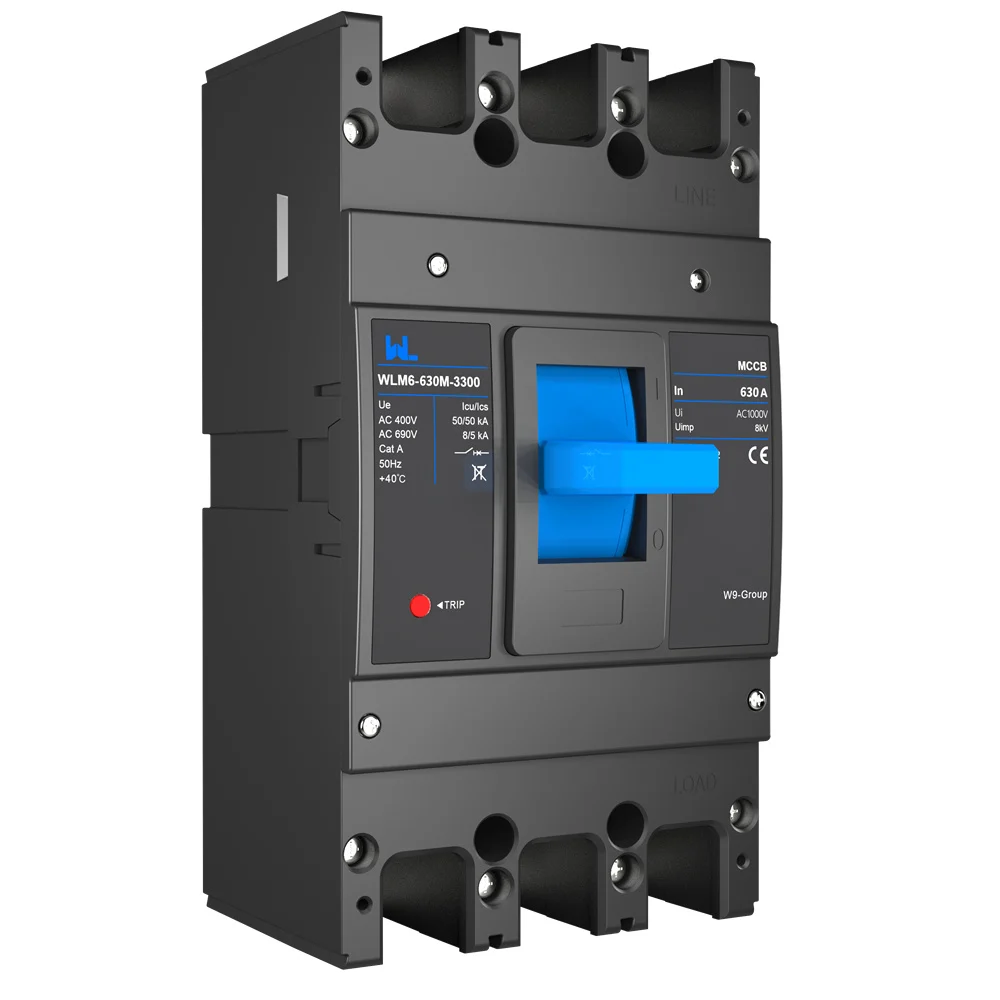

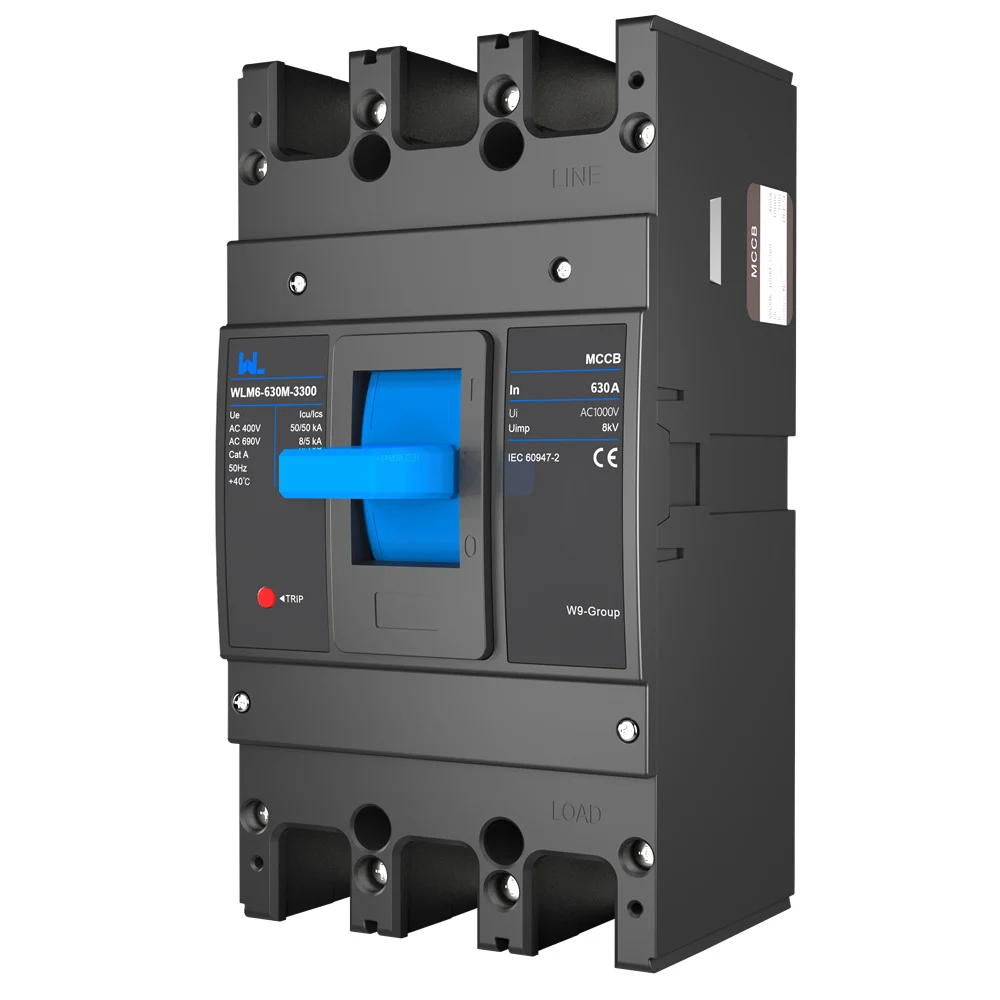

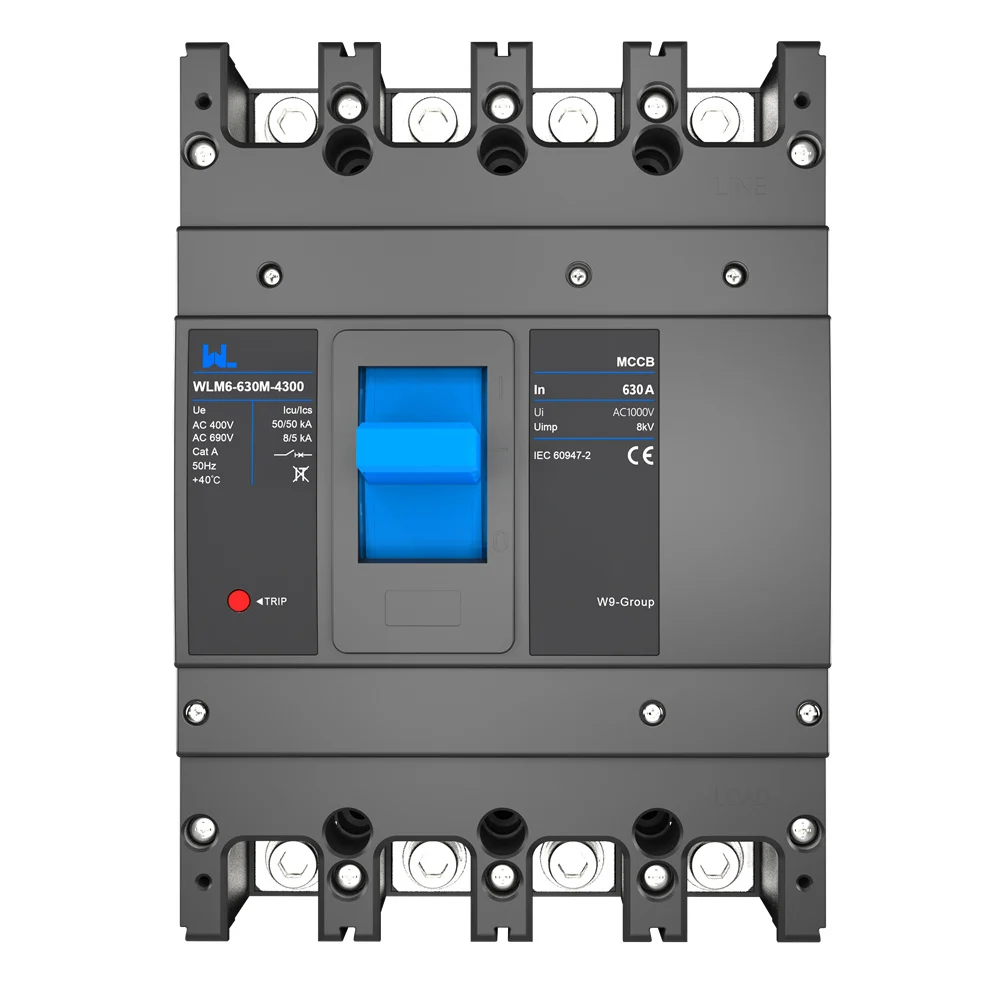

قطع کننده مدار MCCB WLM6-630A-3300 سری WLM6 با نوع مغناطیسی حرارتی، 3P/4P، دارای ولتاژ 400 ولت/690 ولت، آمپر 630 آمپر، 3/4 پین
اطلاعات فنی
WLM6 630A Thermal-Magnetic MCCB Specifications
The WLM6 630A thermal-magnetic MCCB is listed by W9 Group for the configuration described below. Confirm the selected current, poles, supply voltage and trip-unit version against the matching order-code datasheet.
| قطع کننده مدار WLM6 با قالب | 630 | ||||||||||||
| شارح جریان کاری در حالت (A)، ۴۰ درجه سانتیگراد | نوع مغناطیسی | 500-630 | |||||||||||
| نوع حرارتی-مغناطیسی | 500-630 | ||||||||||||
| نوع قابل تنظیم | 500-630 | ||||||||||||
| خصوصیات الکتریکی | |||||||||||||
| ولتاژ عایقی مجاز Ui (V) | 1000 | ||||||||||||
| تولید برق با ولتاژ انقباضی (kV) | 8 | ||||||||||||
| ولتاژ عملیاتی تعیین شده Ue(V)، AC 50/60Hz | 380/400/415,440,500,660/690 | ||||||||||||
| رمز توانایی شکست | S | M | H | Q | |||||||||
| تعداد ستون | 1P(Adjutable این نوع را ندارد) | – | – | – | – | ||||||||
| 2P | – | – | – | – | |||||||||
| ۳P | – | ■ | ■ | ■ | |||||||||
| ۴P | – | ■ | ■ | ■ | |||||||||
| تعداد ستون | AC220/230/240V | – | 80 | 85 | – | ||||||||
| AC380/400/415V | – | 70 | 100 | 150 | |||||||||
| AC440V | – | – | – | – | |||||||||
| AC500V | – | – | – | 65 | |||||||||
| AC660/690 ولت | – | 10 | 20 | 20 | |||||||||
| تعداد ستون | AC220/230/240V | – | 30 | 50 | – | ||||||||
| AC380/400/415V | – | 50 | 70 | 100 | |||||||||
| AC440V | – | – | – | – | |||||||||
| AC500V | – | – | – | 65 | |||||||||
| AC660/690 ولت | – | 10 | 12 | 20 | |||||||||
| استاندارد | IEC/EN 60947-2 | ||||||||||||
| رشتهٔ بهره‌وری | A(گرمایی-مغناطیسی)/B(الکترونیکی) | ||||||||||||
| دمای محیطی | -40℃ ~+70 ℃ | ||||||||||||
| امنیت عایق | ■ | ||||||||||||
| فاصله قوس | 0 | ||||||||||||
|
زمان کارکرد مکانیکی (بازیافت CO) |
خدمات نگهداری | 15000 | |||||||||||
|
زندگی الکتریکی (بازیافت CO) |
AC415V، در | 8000 | |||||||||||
| AC690V، در | 1500 | ||||||||||||
| واحد‌های آزاد‌سازی | |||||||||||||
| حفاظت توزیع | TM | ■ | |||||||||||
| حفاظت از موتور | TM | ■ | |||||||||||
| تشخیص و اتصال | |||||||||||||
| رفع اشکال | اتصال جلو | ■ | |||||||||||
| اتصال عقب | ■ | ||||||||||||
| پلاگین | اتصال جلو | ■ | |||||||||||
| اتصال عقب | ■ | ||||||||||||
| توسعه | اتصال جلو | ■ | |||||||||||
| اتصال عقب | ■ | ||||||||||||
| ریل دیین | اتصال جلو | – | |||||||||||
| ابعاد | |||||||||||||
|
ابعاد (میلی متر) عرض × ارتفاع × عمق |
عرض (1P/2P/3P/4P) | 140/184 | |||||||||||
| ارتفاع | 257 | ||||||||||||
| عمق | 103/111(Q TYPE) | ||||||||||||
| وزن | |||||||||||||
| حفاظت توزیع | ۱P | – | |||||||||||
| 2P | – | ||||||||||||
| ۳P | 5.23/6（Q type） | ||||||||||||
| ۴P | 6.809/7.3（Q type） | ||||||||||||
راهنمای انتخاب
Selecting a 630A Thermal-Magnetic MCCB with 3P or 4P Options
Specify the required 630 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements when requesting a WLM6 quotation from W9 Group.
مشخص‌کنید که جریان و قطب‌ها کدامند
Use WLM6 630 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
بررسی خطا در ولتاژ تأمین
توانسنجی ولتاژ و جریان احتمالی اختلال را اعلام کنید. کد ظرفیت انتخاب شده و رتبه‌های نهایی و عملکردی آن را درخواست کنید.
اتاق را با واحد سفر تطبیق دهید
از نمودار زمان- جریان حرارتی- مغناطیسی درخواست کنید و تأیید کنید که با بار و حفاظت در سمت رودخانه مطابقت دارد.
اتصال با پنل بررسی
برای پیکربندی قطب و واحد قطع، یک نقشه ابعادی درخواست کنید.
درباره W9 Group
W9 Group 630A Thermal-Magnetic MCCB Supply and Support
شرکت فناوری Zhejiang W9 Group Co., Ltd. محصولات الکتریکی ولتاژ پایین را عرضه می‌کند. برای سفارش WLM6، با W9 Group درباره پیکربندی مورد نیاز و اسناد محصول تماس بگیرید.
منابع مرتبط
WLM6 630A MCCB Datasheet and Wiring Diagram Requests
برای درک بهتر، از راهنمای MCCB W9 Group و فهرست محصولات آن استفاده کنید. برای مشخصات فنی و نمودار سیم کشی متناسب با پیکربندی WLM6 انتخاب شده، درخواست فرم‌الیزه و نمودار سیم کشی کنید.
سوالات متداول خریداران
WLM6 630A MCCB FAQs: Trip Unit, Ratings and Panel Fit
اطلاعاتی درباره رتبهبندی، پیکربندی واحد‌های سفر و اسناد نصب را پیدا کنید.
What configuration does the WLM6 630 A page list?
The catalog lists a 630 A current designation, 3P or 4P options and working voltages of 400 V and 690 V. Confirm the exact configuration and its marked ratings before ordering.
چگونه باید واحد سفر WLM6 را مشخص کنم؟
برای دستگاه انتخاب شده، منحنی تطبیق‌یافته و داده‌های هماهنگی را درخواست کنید.
How can I verify the WLM6 630 A panel dimensions?
The depth entry for WLM6 630 A is 103/111(q type) (mm). Confirm the depth and any suffix-dependent dimensions on the installation drawing.
برای دریافت یک پیشنهاد قیمت از WLM6 چه چیزهایی لازم است؟
ارسال پیکربندی، تعداد مورد نیاز، بازار مقصد و الزامات اسناد. قیمت، حداقل مقدار سفارش، در دسترس بودن نمونه و زمان تحویل برای این محصول منتشر نشده‌اند؛ برای تأیید آنها با W9 Group تماس بگیرید.
How do I choose the breaking capacity for the WLM6 630A MCCB?
Provide the installation voltage and prospective short-circuit current. Request the Icu and Ics data for the exact WLM6 630A capacity code; confirm the rating at that voltage rather than using a value from a different condition.
Can the WLM6 630A thermal-magnetic MCCB be selected for a motor circuit?
Provide the motor load and starting characteristics and request the approved WLM6 630A trip curve for that duty. Confirm the offered protection configuration; the frame-current designation alone does not establish motor-circuit suitability.
Which terminal and mounting details should I confirm for WLM6 630A?
Request the WLM6 630A mounting and connection drawing for the chosen poles and installation arrangement. Confirm terminal spacing, conductor access and busbar fit before preparing the panel.
