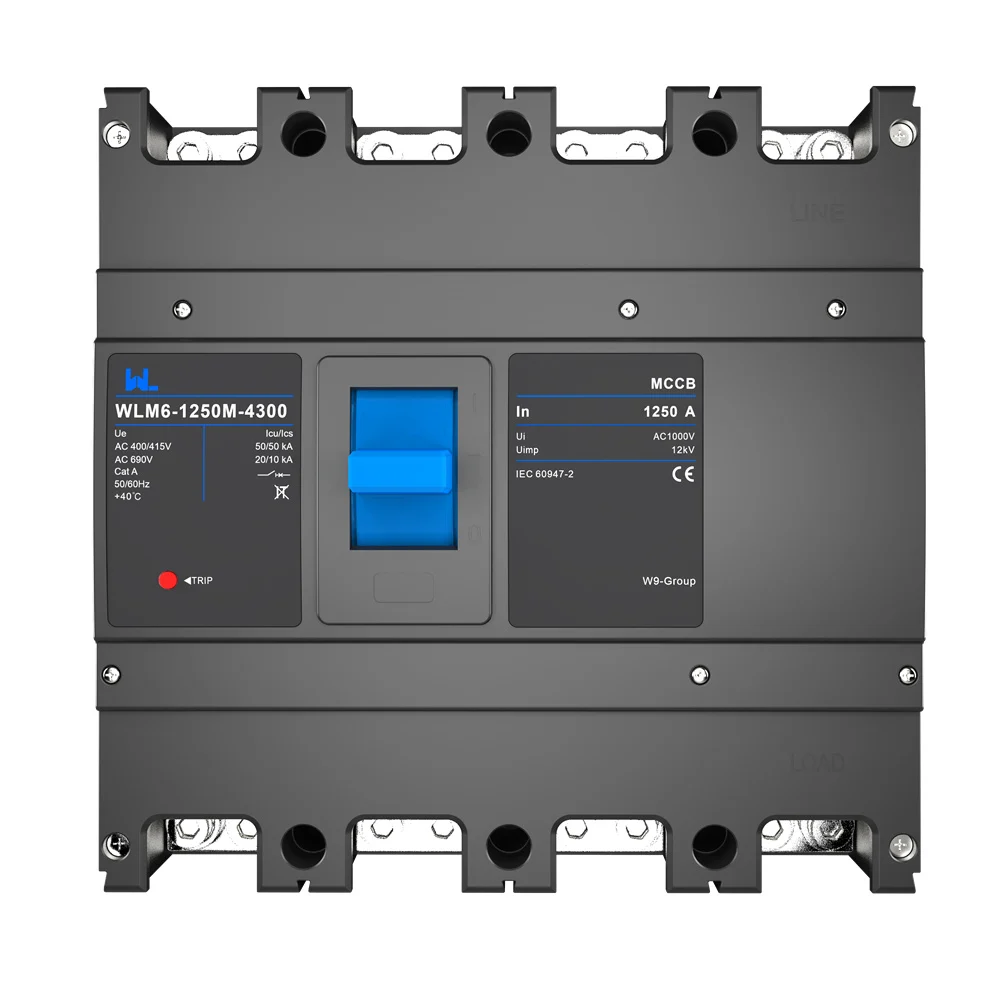

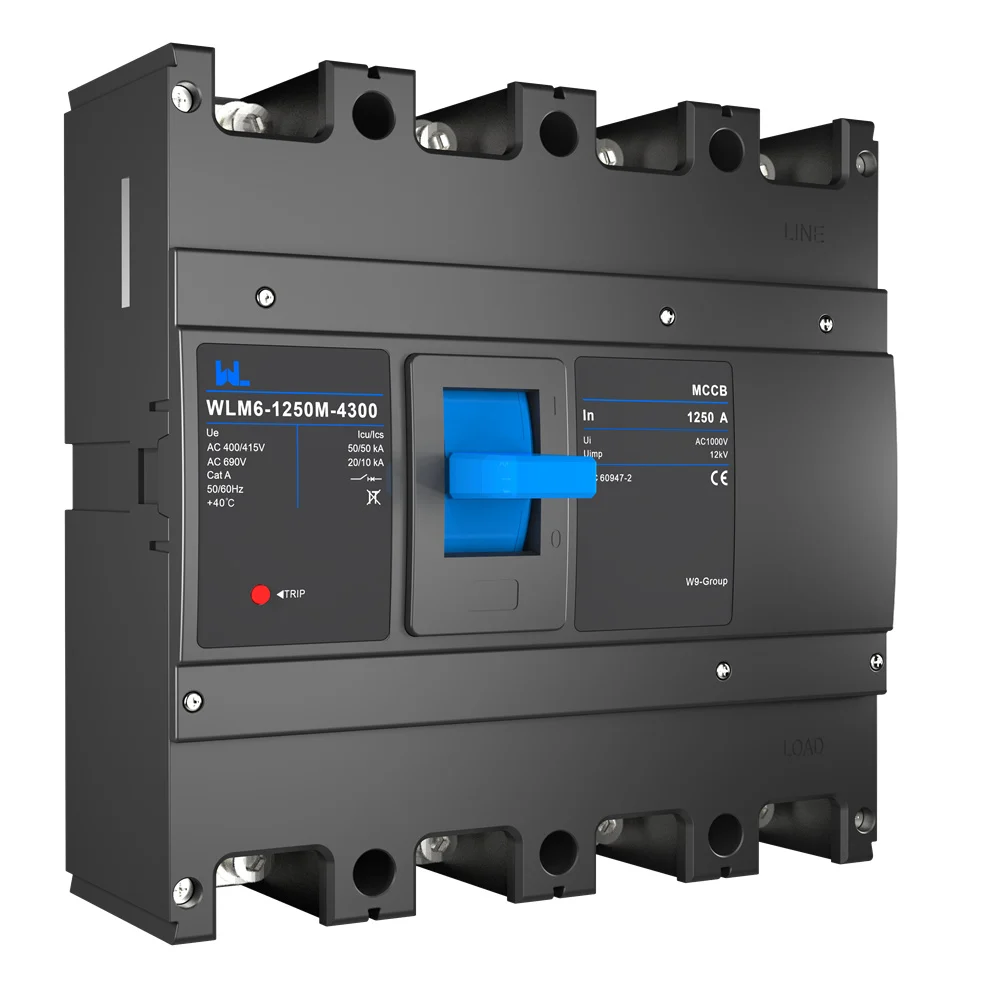

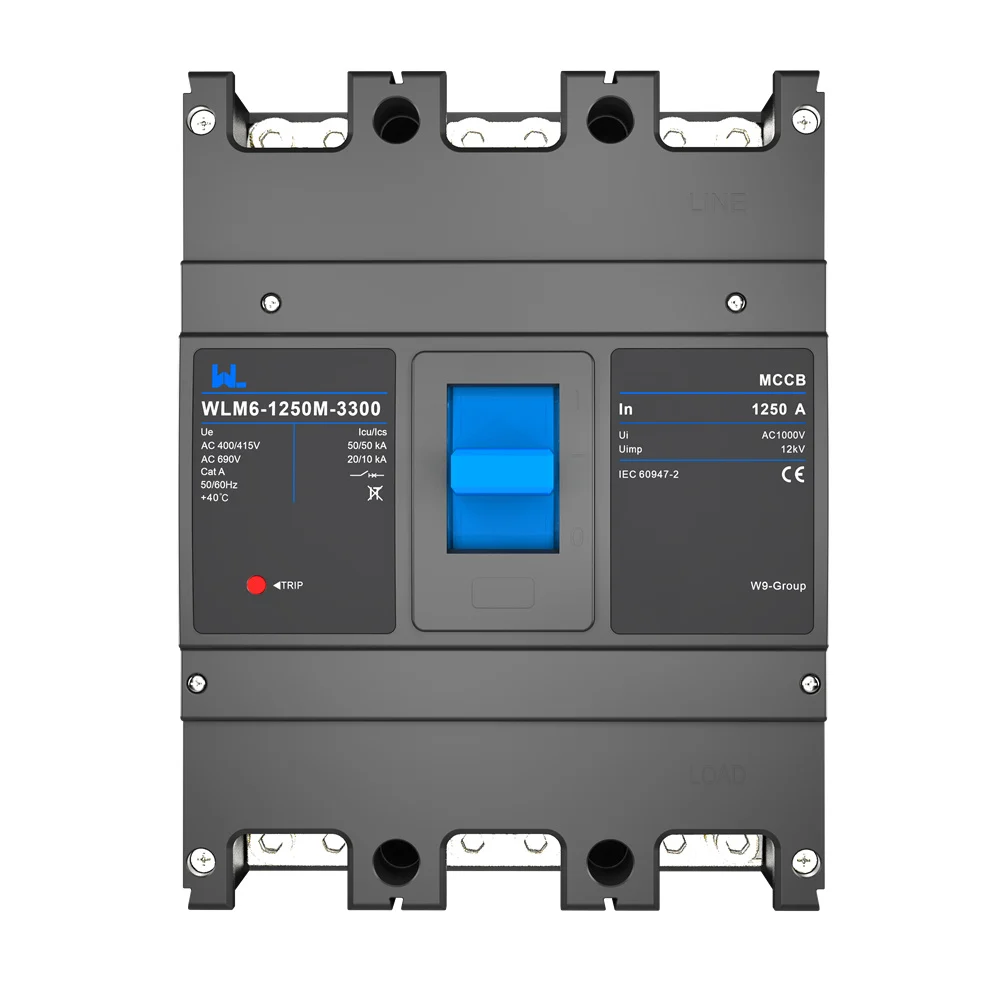

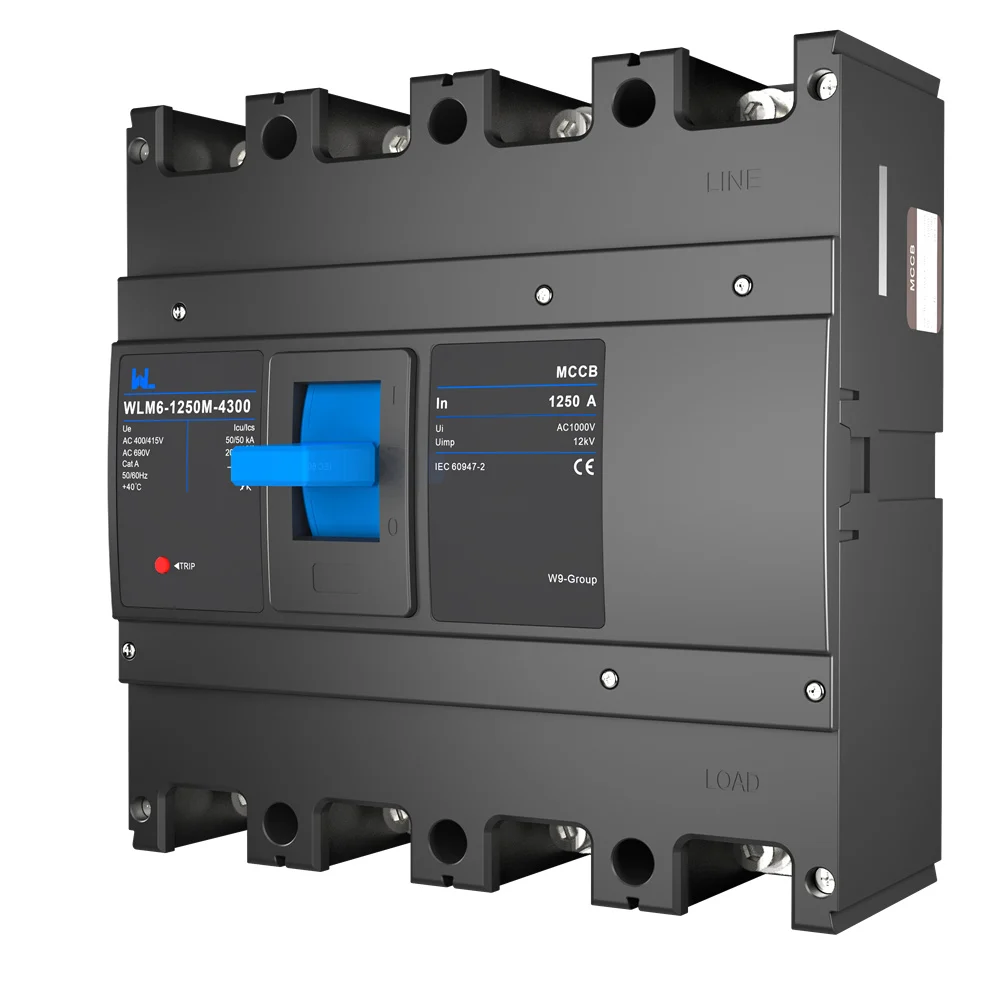

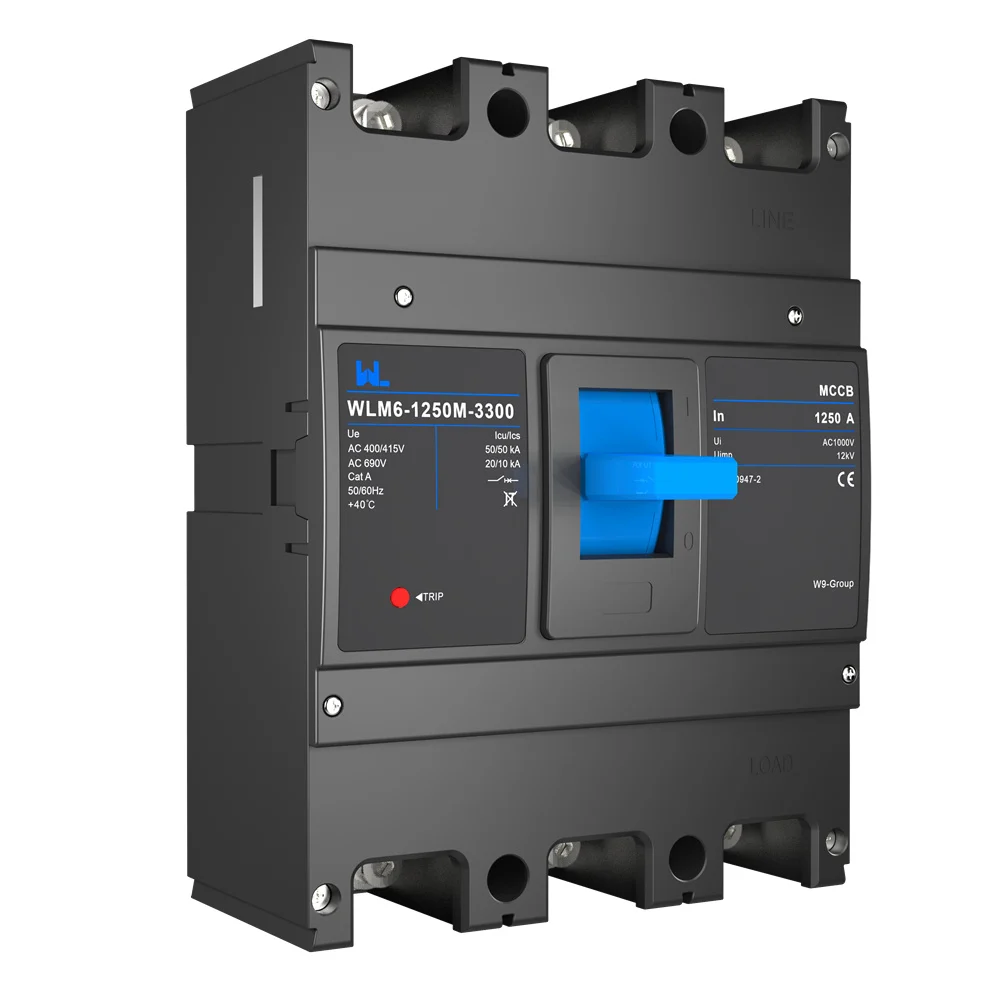

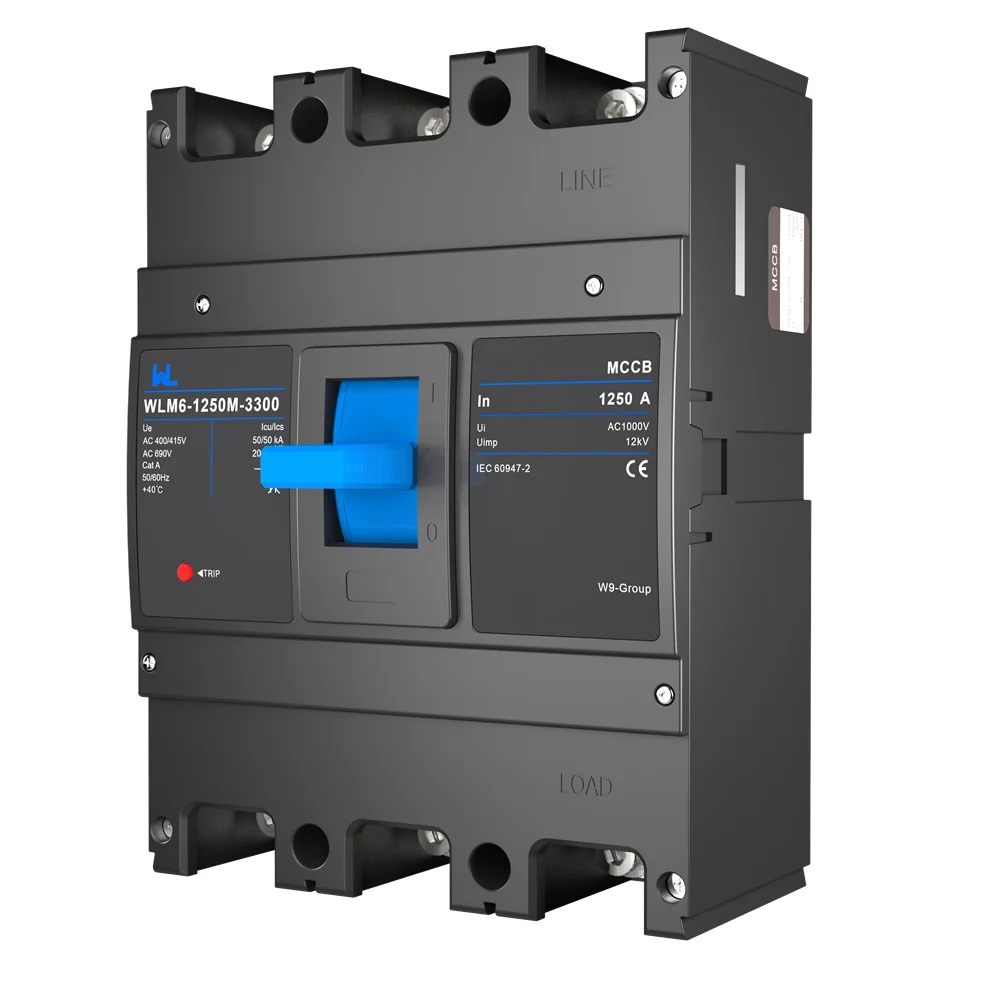

قطع‌کن MCCB WLM6-1250A-3300 سری WLM6 نوع ترمو-مغناطیسی ۳ پالس/۴ پالس، ولتاژ ۴۰۰ ولت/۶۹۰ ولت، آمپر ۱۲۵۰، ۳/۴ پالس
اطلاعات فنی
مشخصات MCCB حرارتی-مغناطیسی WLM6 1250A
MCCB حرارتی-مغناطیسی WLM6 1250A توسط گروه W9 برای تر配置 مذکور در زیر فهرست شده است. جریان انتخابی، قطب‌ها، ولتاژ تأمین کننده و نسخه واحد سرعت را با بررسی گزارش داده‌های کد سفارش مطابق تأیید کنید.
| قطع کننده مدار WLM6 با قالب | 1250 | |||||||||||
| شارح جریان کاری در حالت (A)، ۴۰ درجه سانتیگراد | نوع مغناطیسی | 630-700-800-1000-1250 | ||||||||||
| نوع حرارتی-مغناطیسی | 630-700-800-1000-1250 | |||||||||||
| نوع قابل تنظیم | 630-700-800-1000-1250 | |||||||||||
| خصوصیات الکتریکی | ||||||||||||
| ولتاژ عایقی مجاز Ui (V) | 1000 | |||||||||||
| تولید برق با ولتاژ انقباضی (kV) | 8 | |||||||||||
| ولتاژ عملیاتی تعیین شده Ue(V)، AC 50/60Hz | 380/400/415,440,500,660/690 | |||||||||||
| رمز توانایی شکست | S | M | H | |||||||||
| تعداد ستون | 1P(Adjutable این نوع را ندارد) | – | – | – | ||||||||
| 2P | – | – | – | |||||||||
| ۳P | ■ | ■ | ■ | |||||||||
| ۴P | ■ | ■ | ■ | |||||||||
| تعداد ستون | AC220/230/240V | 60 | 80 | 85 | ||||||||
| AC380/400/415V | 50 | 70 | 100 | |||||||||
| AC440V | – | – | – | |||||||||
| AC500V | – | – | – | |||||||||
| AC660/690 ولت | 20 | 25 | 35 | |||||||||
| تعداد ستون | AC220/230/240V | 40 | 65 | 70 | ||||||||
| AC380/400/415V | 35 | 50 | 70 | |||||||||
| AC440V | – | – | – | |||||||||
| AC500V | – | – | – | |||||||||
| AC660/690 ولت | 10 | 15 | 20 | |||||||||
| استاندارد | ||||||||||||
| رشتهٔ بهره‌وری | A(گرمایی-مغناطیسی)/B(الکترونیکی) | |||||||||||
| دمای محیطی | ||||||||||||
| امنیت عایق | ■ | |||||||||||
| فاصله قوس | 0 | |||||||||||
|
زمان کارکرد مکانیکی (بازیافت CO) |
خدمات نگهداری | 8000 | ||||||||||
|
زندگی الکتریکی (بازیافت CO) |
AC415V، در | 1000 | ||||||||||
| AC690V، در | 800 | |||||||||||
| واحد‌های آزاد‌سازی | ||||||||||||
| حفاظت توزیع | TM | ■ | ||||||||||
| حفاظت از موتور | TM | ■ | ||||||||||
| تشخیص و اتصال | ||||||||||||
| رفع اشکال | اتصال جلو | – | ||||||||||
| اتصال عقب | ■ | |||||||||||
| پلاگین | اتصال جلو | – | ||||||||||
| اتصال عقب | – | |||||||||||
| توسعه | اتصال جلو | ■ | ||||||||||
| اتصال عقب | ■ | |||||||||||
| ریل دیین | اتصال جلو | – | ||||||||||
| ابعاد | ||||||||||||
|
ابعاد (میلی متر) عرض × ارتفاع × عمق |
عرض (1P/2P/3P/4P) | 210/280 | ||||||||||
| ارتفاع | 275.5 | |||||||||||
| عمق | 103 | |||||||||||
| وزن | ||||||||||||
| حفاظت توزیع | ۱P | – | ||||||||||
| 2P | – | |||||||||||
| ۳P | 8.9 | |||||||||||
| ۴P | 11.931 | |||||||||||
راهنمای انتخاب
انتخاب یک MCCB حرارتی-مغناطیسی با جریان نامی 1250A با گزینه‌های 3 قطبی یا 4 قطبی
Specify the required 1250 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements when requesting a WLM6 quotation from W9 Group.
مشخص‌کنید که جریان و قطب‌ها کدامند
Use WLM6 1250 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
بررسی خطا در ولتاژ تأمین
توانسنجی ولتاژ و جریان احتمالی اختلال را اعلام کنید. کد ظرفیت انتخاب شده و رتبه‌های نهایی و عملکردی آن را درخواست کنید.
اتاق را با واحد سفر تطبیق دهید
از نمودار زمان- جریان حرارتی- مغناطیسی درخواست کنید و تأیید کنید که با بار و حفاظت در سمت رودخانه مطابقت دارد.
اتصال با پنل بررسی
برای پیکربندی قطب و واحد قطع، یک نقشه ابعادی درخواست کنید.
درباره W9 Group
W9 Group 1250A Thermal-Magnetic MCCB Supply and Support
شرکت فناوری Zhejiang W9 Group Co., Ltd. محصولات الکتریکی ولتاژ پایین را عرضه می‌کند. برای سفارش WLM6، با W9 Group درباره پیکربندی مورد نیاز و اسناد محصول تماس بگیرید.
منابع مرتبط
WLM6 1250A MCCB Datasheet and Wiring Diagram Requests
برای درک بهتر، از راهنمای MCCB W9 Group و فهرست محصولات آن استفاده کنید. برای مشخصات فنی و نمودار سیم کشی متناسب با پیکربندی WLM6 انتخاب شده، درخواست فرم‌الیزه و نمودار سیم کشی کنید.
سوالات متداول خریداران
WLM6 1250A MCCB FAQs: Trip Unit, Ratings and Panel Fit
اطلاعاتی درباره رتبهبندی، پیکربندی واحد‌های سفر و اسناد نصب را پیدا کنید.
What configuration does the WLM6 1250 A page list?
The catalog lists a 1250 A current designation, 3P or 4P options and working voltages of 400 V and 690 V. Confirm the exact configuration and its marked ratings before ordering.
چگونه باید واحد سفر WLM6 را مشخص کنم؟
برای دستگاه انتخاب شده، منحنی تطبیق‌یافته و داده‌های هماهنگی را درخواست کنید.
How can I verify the WLM6 1250 A panel dimensions?
The depth entry for WLM6 1250 A is 103 (mm). Confirm the depth and any suffix-dependent dimensions on the installation drawing.
برای دریافت یک پیشنهاد قیمت از WLM6 چه چیزهایی لازم است؟
ارسال پیکربندی، تعداد مورد نیاز، بازار مقصد و الزامات اسناد. قیمت، حداقل مقدار سفارش، در دسترس بودن نمونه و زمان تحویل برای این محصول منتشر نشده‌اند؛ برای تأیید آنها با W9 Group تماس بگیرید.
How do I choose the breaking capacity for the WLM6 1250A MCCB?
Provide the installation voltage and prospective short-circuit current. Request the Icu and Ics data for the exact WLM6 1250A capacity code; confirm the rating at that voltage rather than using a value from a different condition.
Can the WLM6 1250A thermal-magnetic MCCB be selected for a motor circuit?
Provide the motor load and starting characteristics and request the approved WLM6 1250A trip curve for that duty. Confirm the offered protection configuration; the frame-current designation alone does not establish motor-circuit suitability.
Which terminal and mounting details should I confirm for WLM6 1250A?
Request the WLM6 1250A mounting and connection drawing for the chosen poles and installation arrangement. Confirm terminal spacing, conductor access and busbar fit before preparing the panel.
سؤال و جواب درباره محصول
Request a WLM6 1250A Thermal-Magnetic MCCB Quotation
Tell W9 Group your required 1250 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements, quantity and destination market so the selected configuration can be identified.
