Disjuntor de circuito de aire WEW1-2000
DATOS TÉCNICOS
WEW1-2000 Air Circuit Breaker Specifications

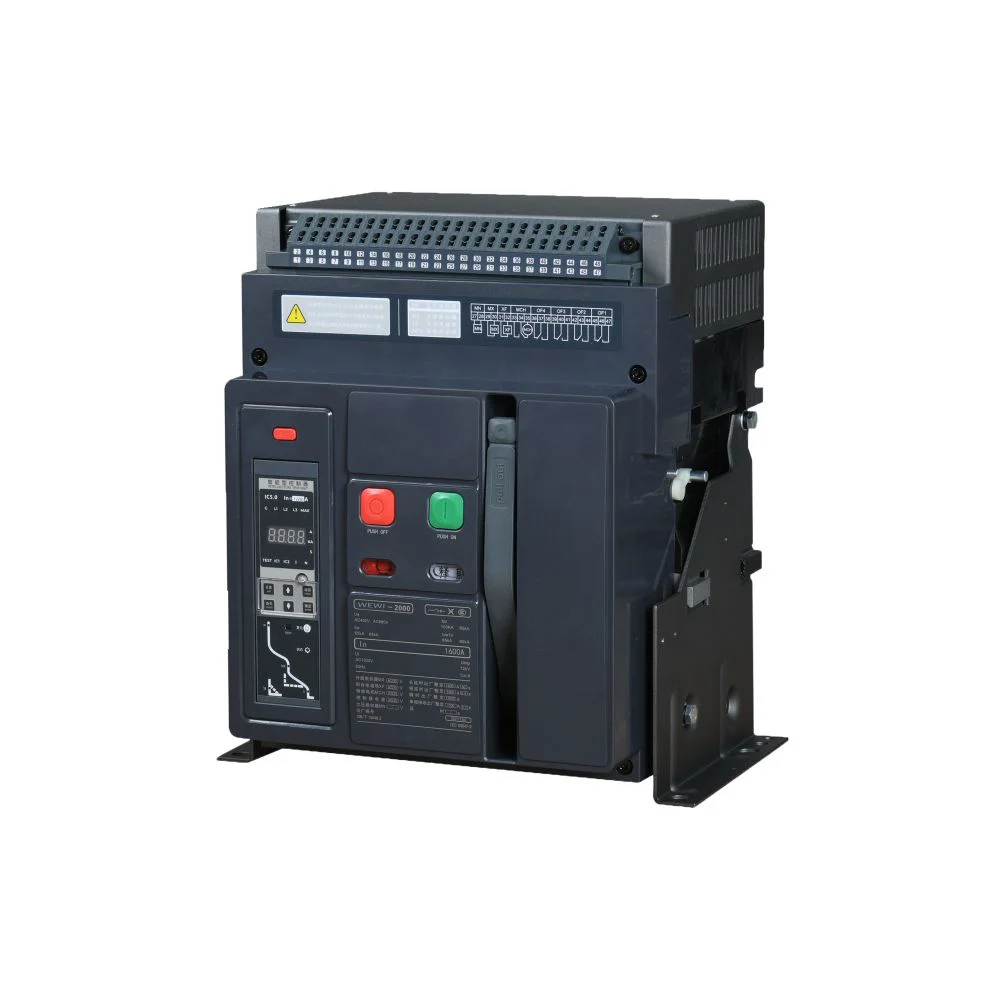

The WEW1-2000 air circuit breaker is listed by W9 Group with a 2000 A summary rating, 3-pole or 4-pole options and 400 / 690 V AC operation. Fixed and withdrawable construction are shown. Select the current, fault duty and controller with the switchboard requirements before confirming the order code.
| Modelo | WEW1-2000 |
|---|---|
| Categoría de producto | Disyuntor de circuito cerrado |
| Resumen de la corriente nominal | 2000 A |
| Polacos | 3P / 4P |
| Selecciones actuales del catálogo a 40°C | 400, 630, 800, 1000, 1250, 1600, 2000 A |
| Voltaje operativo nominal | 400 / 690 V CA, 50/60 Hz |
| Tensión de aislamiento Ui | 1000 V |
| Voltaje de resistencia a la impulsión Uimp | 12 kV |
| Opciones de construcción | Fijo/retirable; confirme el montaje seleccionado |
| Inversor de 380/400/415 V CA | M code: 80 kA; H code: 100 kA |
| Inversor de 690 V AC | M code: 50 kA; H code: 65 kA |
| Controllor de viaje | Controles inteligentes listados; confirmación de la configuración de las funciones y ajustes |
Guía de selección
Selecting a 2000A Air Circuit Breaker: Fixed or Withdrawable
Specify the current, 3P or 4P, supply voltage, fault current, fixed or withdrawable construction, controller and accessories when requesting a WEW1-2000 quotation from W9 Group.
Especificar la corriente y los polos
Reference the 2000 A version and state 3P or 4P. Confirm the current rating, neutral arrangement and permitted controller settings for the order code.
Compare la carga de fallo específica por voltaje
The Icu table lists M / H codes at 380 / 400 / 415 V and 690 V. Request the corresponding Ics and Icw data, including withstand duration, for the selected WEW1-2000.

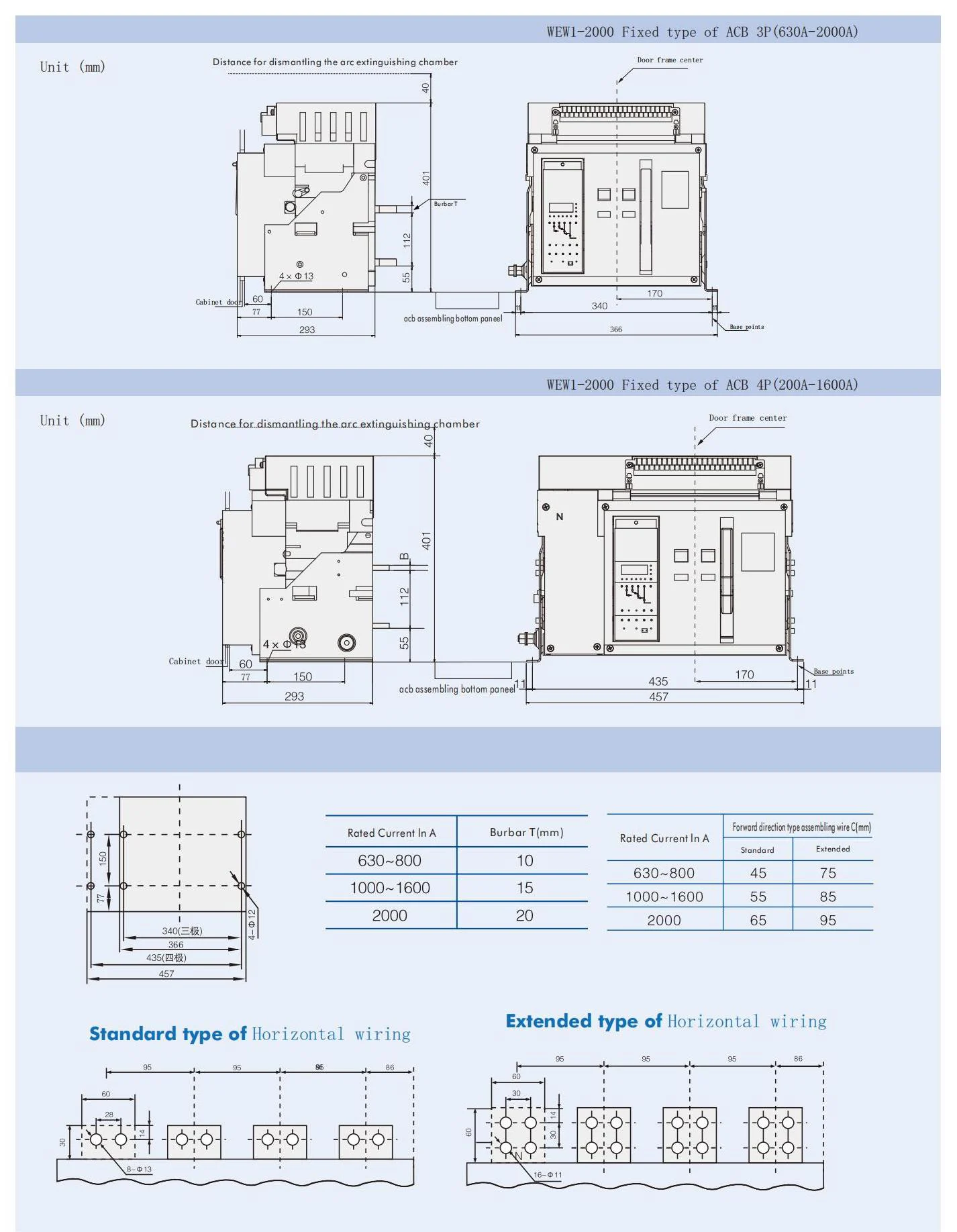

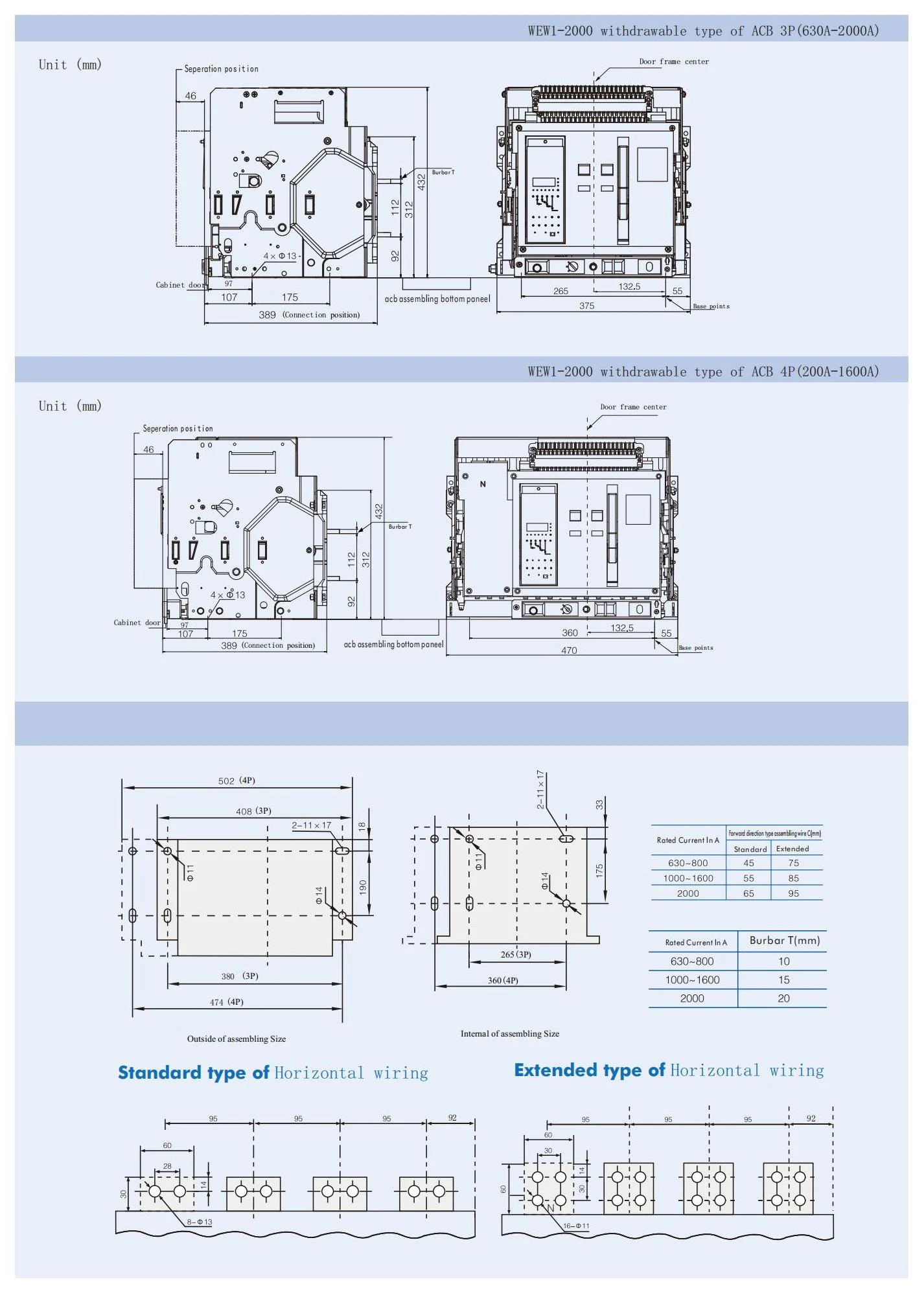

Elige una construcción fija o extraíble

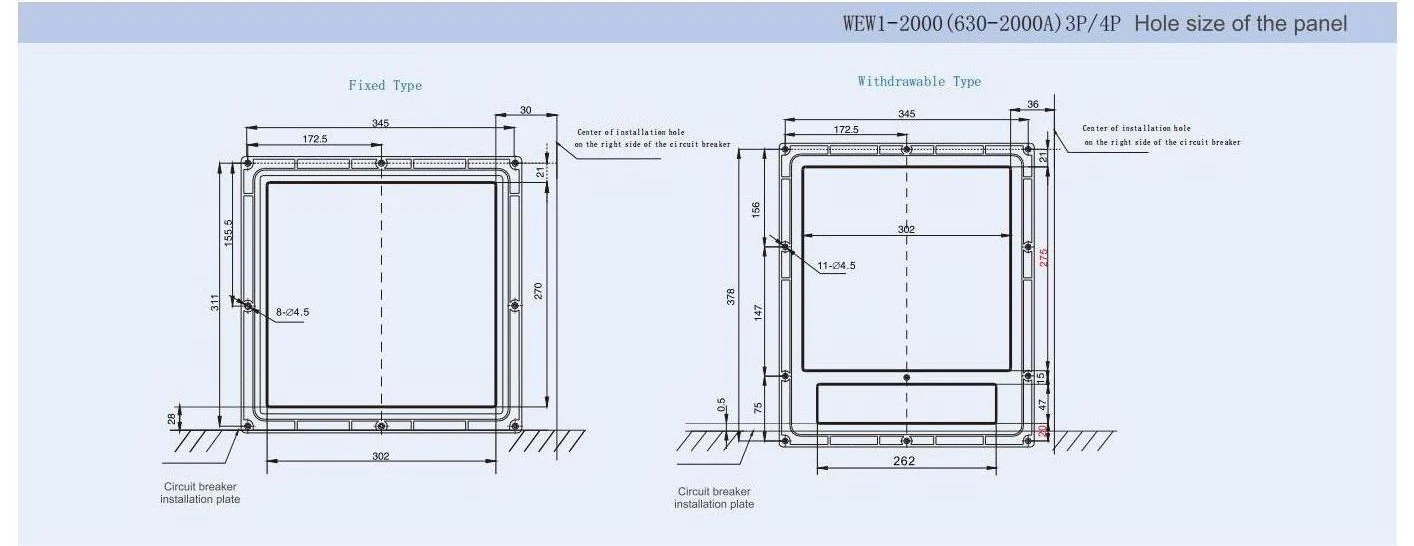

Confirme la instalación, el dibujo de conexión, los espacios entre los paneles y el acceso para la mantenimiento. Para una orden extraíble, identifique el soporte y los cierres correspondientes.
Definir los requisitos de control y accesorios
Especificar las funciones del controlador, el suministro de energía, los contactos de indicación y cualquier requisito de interconexión o comunicación. Confirmar el programa de accesorios suministrados en lugar de asumir que todas las opciones listadas están incluidas.
QUÉ ES W9 GROUP
W9 Group 2000A ACB Supply and Technical Support
Zhejiang W9 Group Technology Co., Ltd. supplies low-voltage electrical products. For a WEW1-2000 enquiry, contact W9 Group about configuration and matching product documents.
RECURSOS RELACIONADOS
WEW1-2000 ACB Datasheet, Cradle and Wiring Document Requests
Use technical support and related products to specify WEW1-2000. Request a datasheet and wiring diagram matching the selected WEW1-2000 configuration.
PRODUCTO RELACIONADOWEW1-3200Compare función y configuración; solicite calificaciones separadas para cada modelo
DOCUMENTOSCentro de descarga de W9 GroupRequest the current document for your quoted WEW1-2000 variant
Preguntas frecuentes del comprador
WEW1-2000 Air Circuit Breaker FAQs: Fault Duty and Controller Options
Find answers about WEW1-2000 selection, configuration and ordering.
Which current does the WEW1-2000 page identify?
The native summary identifies 2000 A with 3P / 4P options. The catalog current schedule lists 400, 630, 800, 1000, 1250, 1600, 2000 A. These are offered current choices, not a continuous adjustment range for every controller. Confirm the final rating in the quotation.

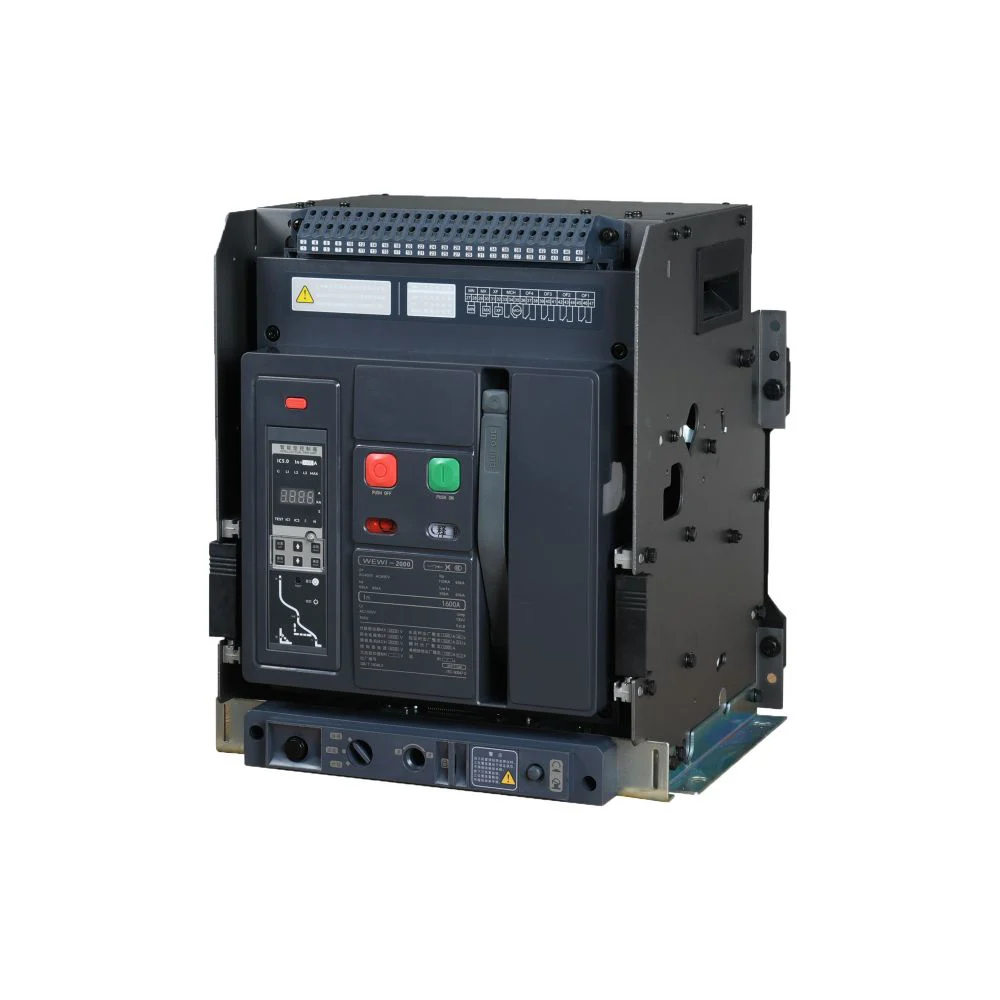

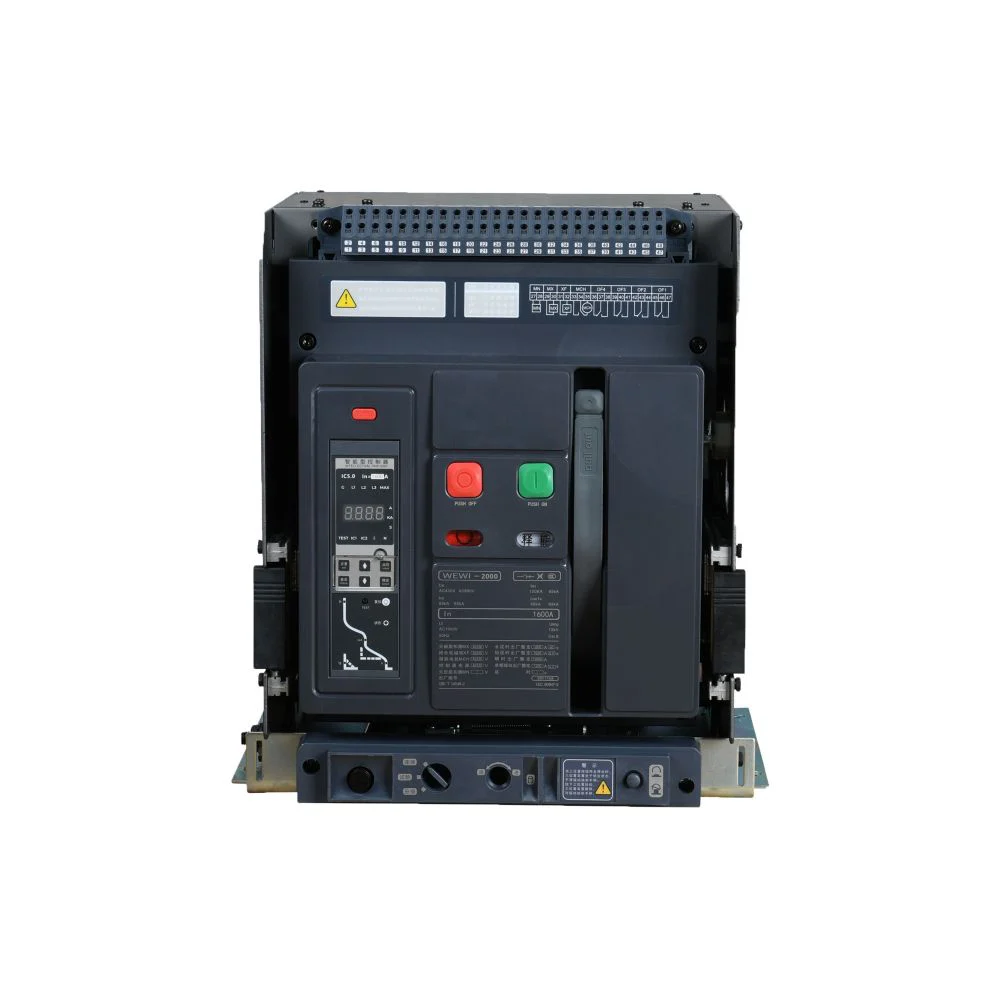

Can I order WEW1-2000 in fixed or withdrawable form?
Ambas formas están listadas en la página de origen. Confirme el conjunto completo de interruptor y soporte, el dibujo de instalación y el programa de accesorios para la forma requerida.
¿Puedo utilizar la misma capacidad de ruptura a cada voltaje?
No. The table lists Icu values of 80 / 100 kA for M / H at 380 / 400 / 415 V, and 50 / 65 kA at 690 V. Confirm the voltage and capacity code together.
¿Son las calificaciones Icu, Ics e Icw intercambiables?
No. Solicite la máxima capacidad de ruptura, la capacidad de ruptura de servicio y la resistencia a la corriente durante un breve periodo de tiempo como datos de selección separados. Confirme su validez en función de los defectos del proyecto y el estudio de coordinación.
¿El controlador inteligente incluye todas las funciones de protección o comunicación?
Se incluye un controlador inteligente, pero el conjunto exacto de funciones, ajustes e interfaz no están definidos por esa etiqueta. Confirme el código del controlador y la documentación de funcionamiento.
¿Qué accesorios deben especificarse con el ACB?
El programa enumera los mecanismos de funcionamiento, las liberaciones, las indicaciones y las opciones de interconexión. Confirme el suministro de control, las señales requeridas, las opciones seleccionadas y el diagrama de conexión adecuado antes de la integración del panel.
What is needed for a WEW1-2000 quotation?
Envíe la configuración requerida, la cantidad, el mercado de destino y los requisitos documentales. Solicite a W9 Group que confirme el precio, la cantidad mínima de pedido, las muestras y el plazo de entrega para la configuración seleccionada.
Solicitud de producto
Request a WEW1-2000 Air Circuit Breaker Quotation
Informe a W9 Group de su voltaje de suministro actual, de tipo 3P o 4P, de la corriente de avería, de la construcción fija o extraíble, del controlador y de los accesorios, así como de la cantidad y el mercado de destino, para que podamos identificar la configuración seleccionada.
