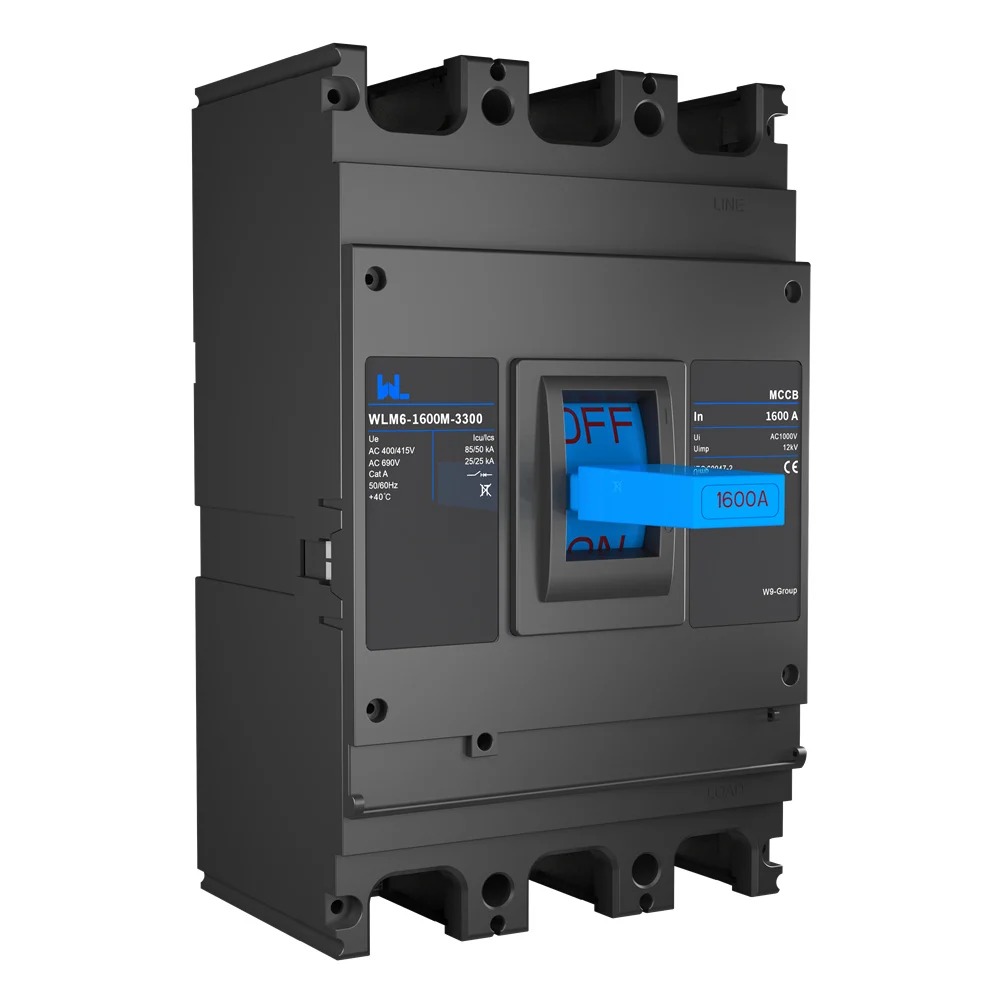

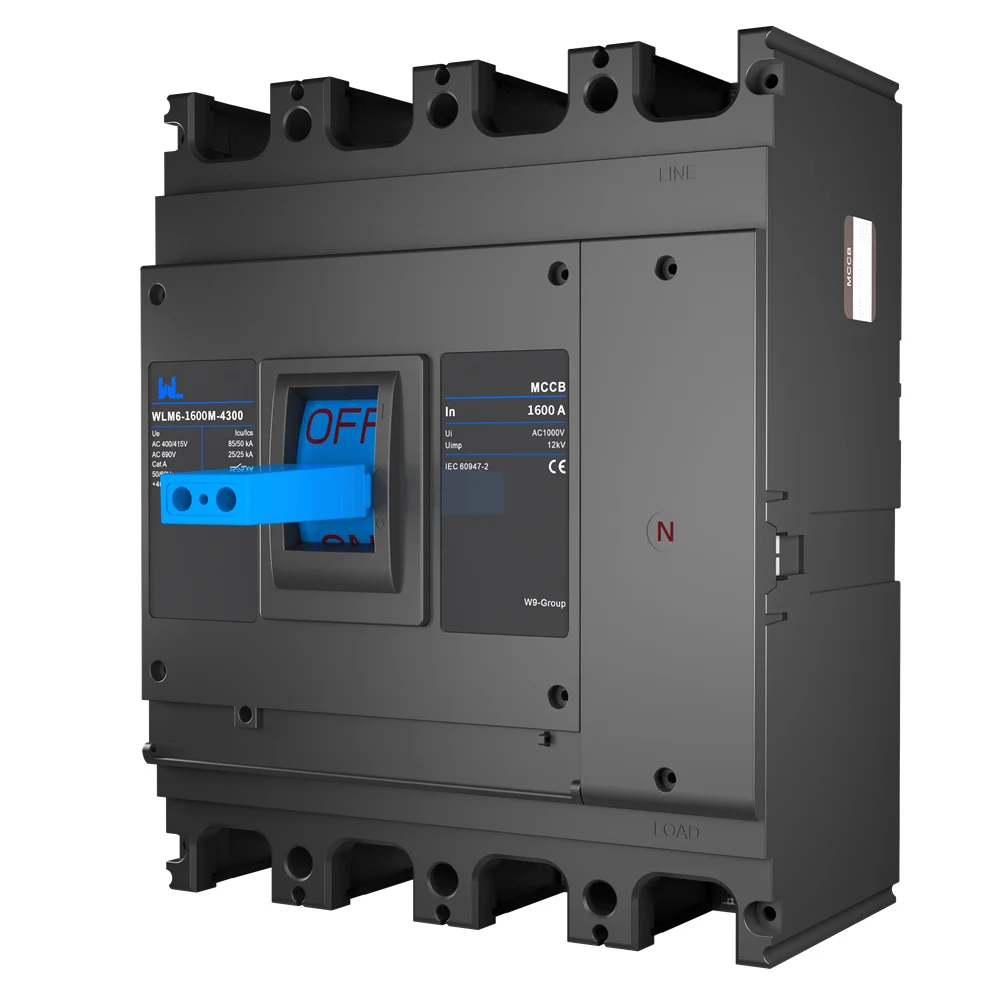

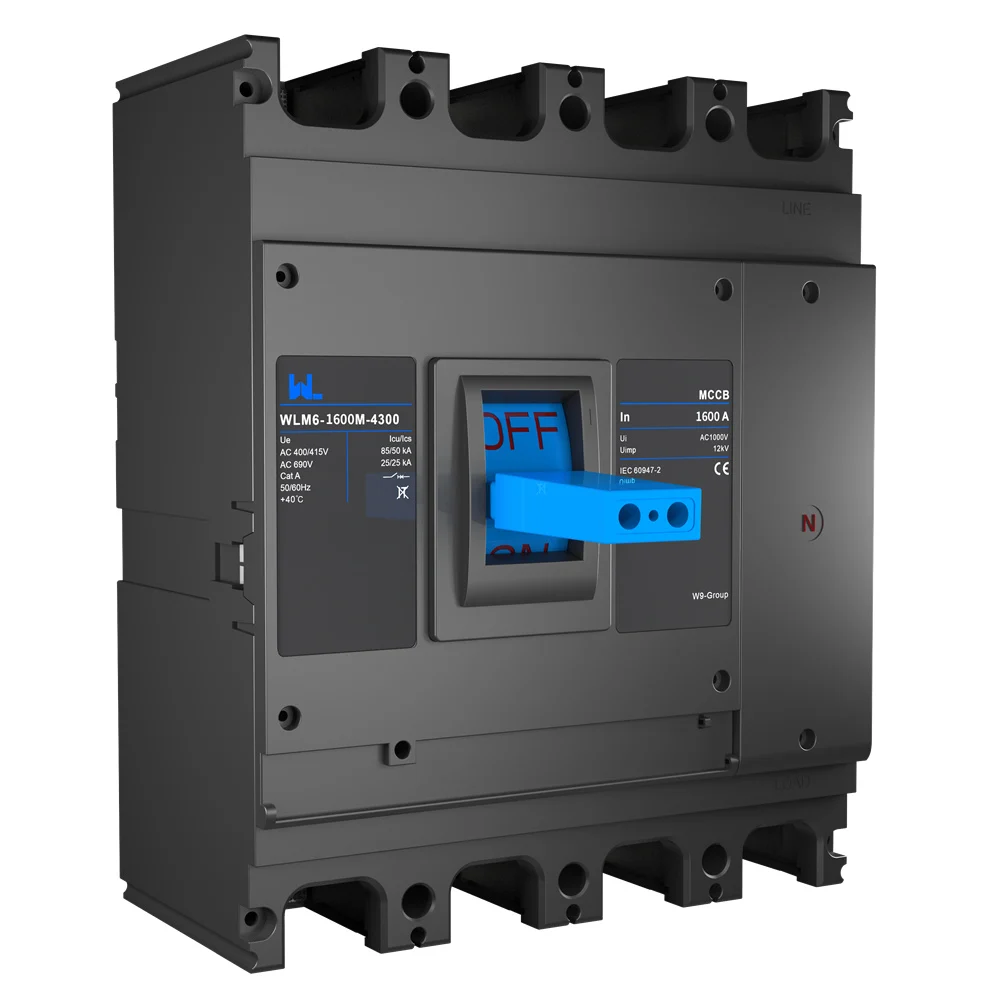

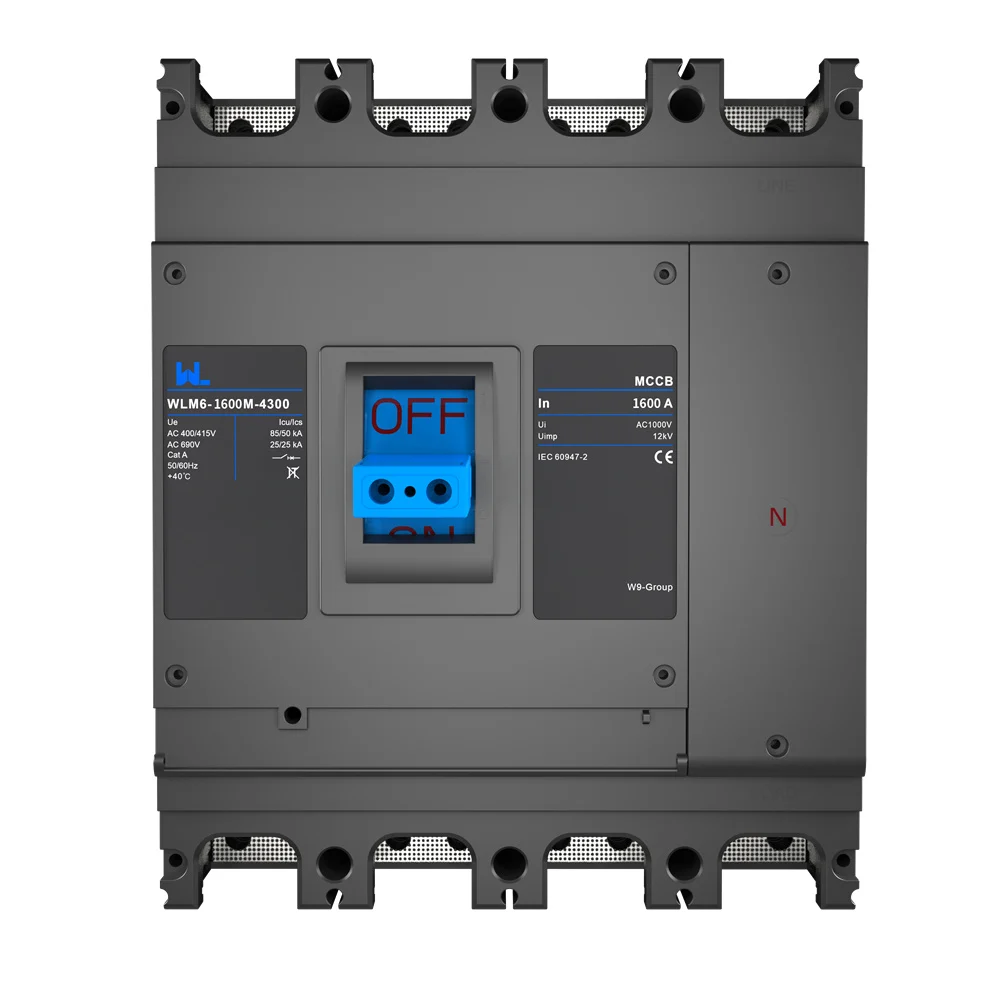

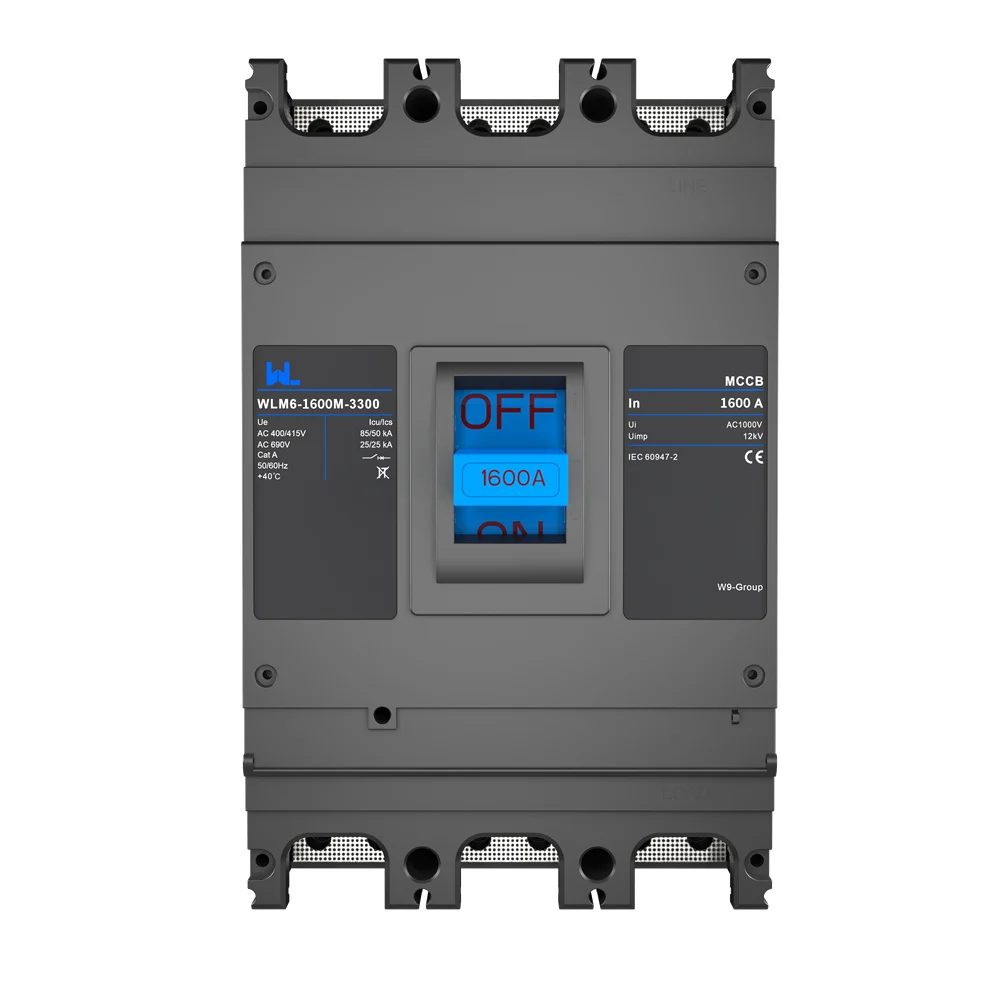

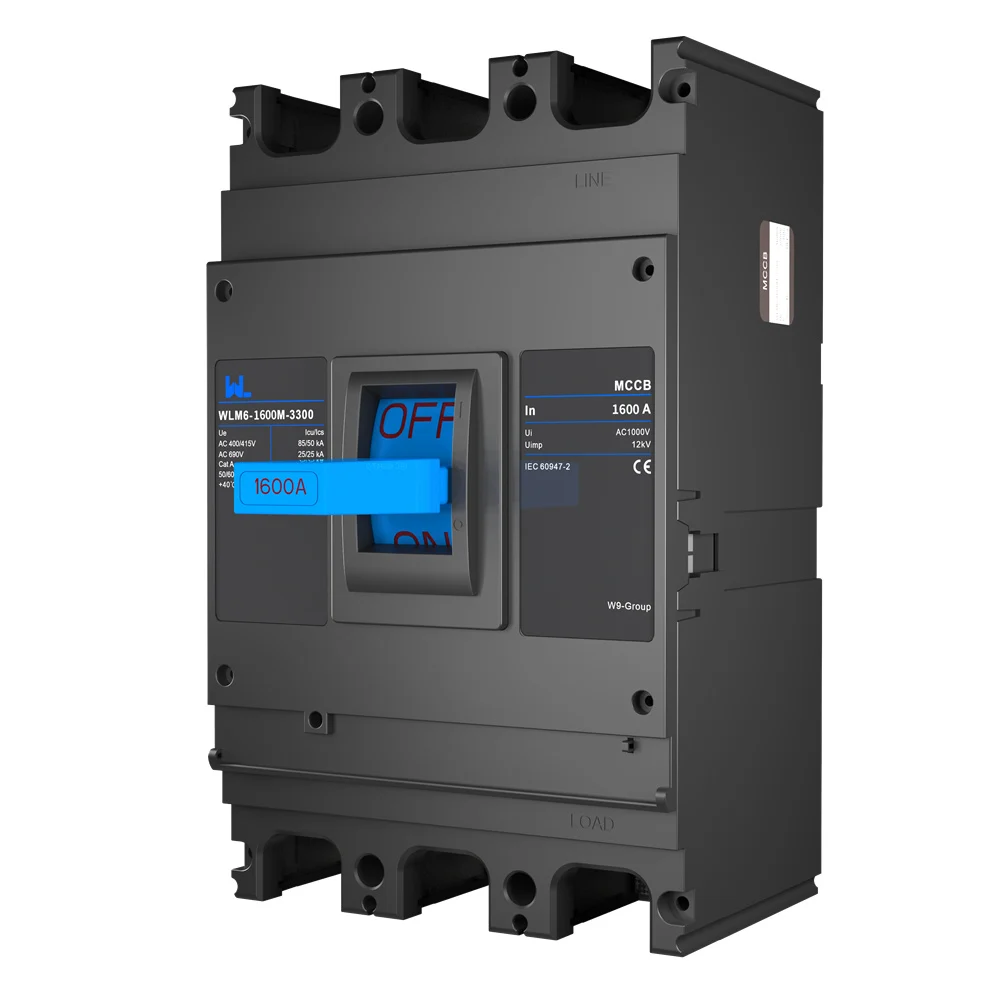

Disjuntor MCCB WLM6-1600A-3300 de tipo magnético térmico de la serie WLM6 3P/4P 400V/690V, con 1600 amperios y 3/4 polos
DATOS TÉCNICOS
WLM6 1600A Thermal-Magnetic MCCB Product Information
The W9 Group product title identifies WLM6-1600A-3300 as a 1600A thermal-magnetic molded case circuit breaker with 3P/4P and 400V/690V designations. Use the complete title model in your enquiry and confirm the supplied current, pole configuration and voltage-specific protection data.
The title identifies 1600A, while the retained original table is headed 2000. Confirm the exact frame and nameplate current before selecting this breaker.
| Disjuntor de carcasa moldeada WLM6 | 2000 | |||||||||||
| Corriente de operación nominal en (A), 40 °C | Tipo magnético | 1000-1250-1600-2000 | ||||||||||
| Tipo térmico-magnético | 1000-1250-1600-2000 | |||||||||||
| Tipo ajustable | 1000-1250-1600-2000 | |||||||||||
| Características eléctricas | ||||||||||||
| Tensión de aislamiento nominal Ui (V) | 1000 | |||||||||||
| Tensión de resistencia a la impulsión nominal (kV) | 8 | |||||||||||
| Tensión operativa nominal Ue(V), CA 50/60Hz | 380/400/415,440,500,660/690 | |||||||||||
| Código de capacidad de ruptura | S | M | H | |||||||||
| Número de postes | 1P(Adjutable no tiene este tipo) | – | – | – | ||||||||
| 2P | – | – | – | |||||||||
| 3P | – | ■ | ■ | |||||||||
| 4P | – | ■ | ■ | |||||||||
| Número de postes | CA220/230/240V | – | – | – | ||||||||
| CA380/400/415V | – | 70 | 100 | |||||||||
| AC440V | – | – | – | |||||||||
| AC500V | – | – | – | |||||||||
| AC660/690V | – | 20 | 20 | |||||||||
| Número de postes | CA220/230/240V | – | – | – | ||||||||
| CA380/400/415V | – | 50 | 70 | |||||||||
| AC440V | – | – | – | |||||||||
| AC500V | – | – | – | |||||||||
| AC660/690V | – | 20 | 20 | |||||||||
| Estándar | ||||||||||||
| Categoría de utilización | A(Thermal-magnetic)/B(Electronic) | |||||||||||
| Temperatura ambiente | ||||||||||||
| Seguridad de la aislación | ■ | |||||||||||
| Distancia de arco | 0 | |||||||||||
|
Vida mecánica (Reciclaje de CO) |
Mantenimiento | 8000 | ||||||||||
|
Vida eléctrica (Reciclaje de CO) |
AC415V,En | 1000 | ||||||||||
| AC690V,En | 800 | |||||||||||
| Unidades de liberación | ||||||||||||
| Protección de la distribución | TM | ■ | ||||||||||
| Protección del motor | TM | ■ | ||||||||||
| Instalación y conexión | ||||||||||||
| Corregido | Conexión frontal | ■ | ||||||||||
| Conexión trasera | – | |||||||||||
| Pluggable | Conexión frontal | – | ||||||||||
| Conexión trasera | – | |||||||||||
| Desarrollar | Conexión frontal | – | ||||||||||
| Conexión trasera | – | |||||||||||
| Rápidamente montable en un panel de pared | Conexión frontal | – | ||||||||||

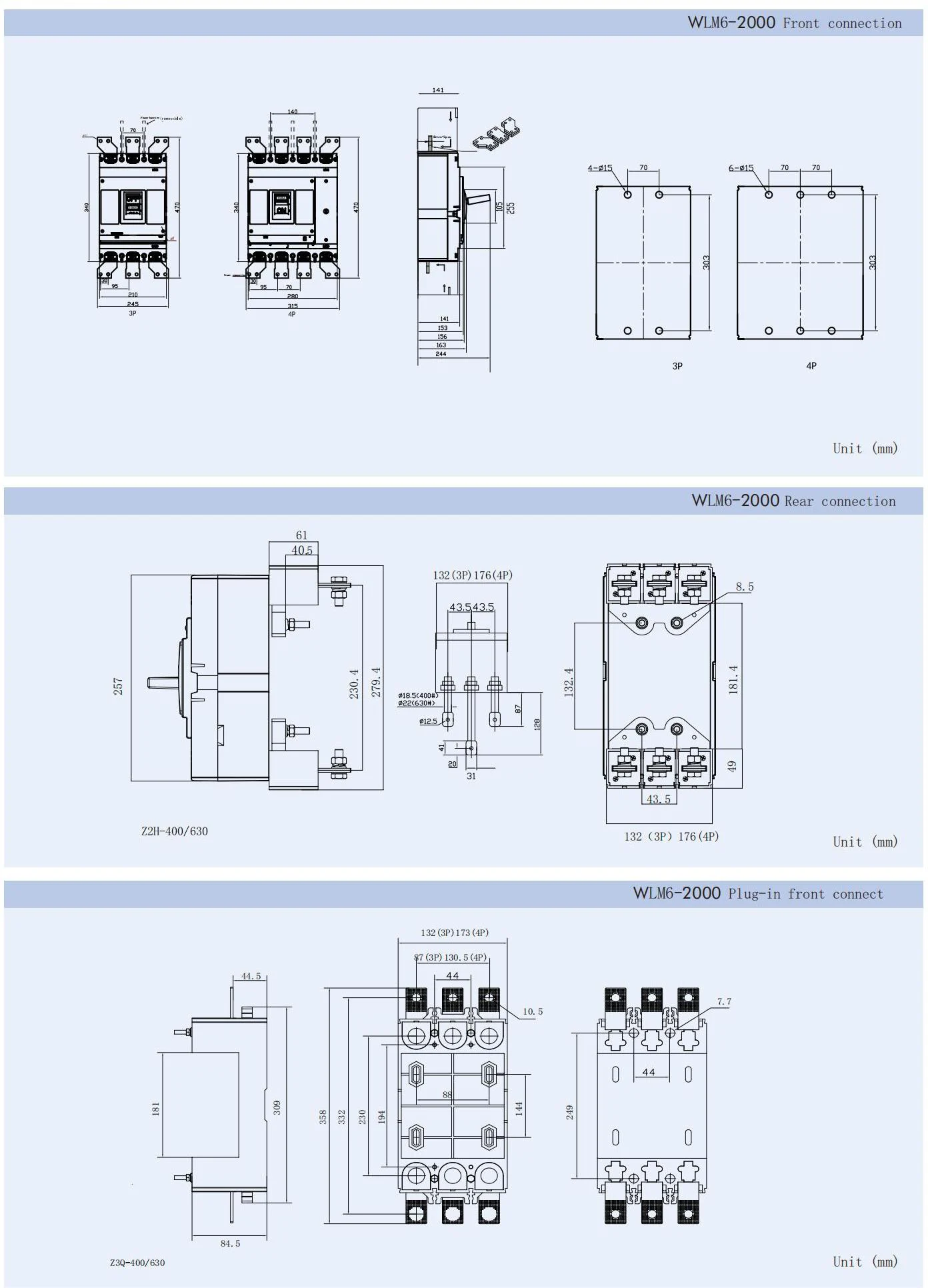

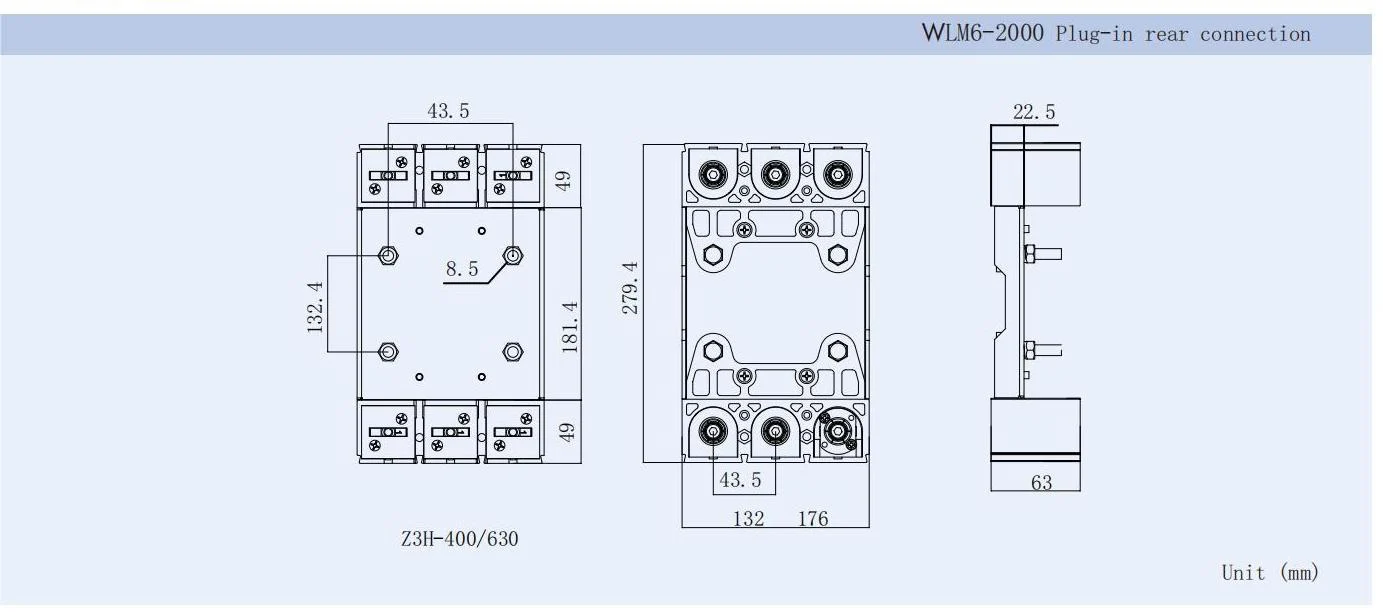

| Dimension | ||||||||||||
|
Dimensiones (mm) W×H×D |
Ancho (1P/2P/3P/4P) | 210/280 | ||||||||||
| Altura | 340 | |||||||||||
| Profundidad | 141 | |||||||||||
| Peso | ||||||||||||
| Protección de la distribución | 1P | – | ||||||||||
| 2P | – | |||||||||||
| 3P | 16.46/16.72/18.42 | |||||||||||
| 4P | 21.4/22.78/24.1 | |||||||||||
Guía de selección
Selecting WLM6 1600A thermal-magnetic MCCB for Your Installation
Use WLM6 1600A as the enquiry reference and confirm the selected configuration against your circuit, connection and installation requirements.
Especifica el voltaje y los polos actuales
Use WLM6 1600 A in the enquiry and state the required 3P or 4P arrangement. Confirm the rated current and full order code on the quotation.
Compruebe el estado de funcionamiento de la carga en la tensión de alimentación
Indique la tensión de suministro y la corriente de cortocircuito potencial. Solicite el código de la capacidad seleccionada y sus valores máximos y de ruptura de servicio.
Combine la unidad de viaje
Solicite la curva de tiempo-corriente térmica-magnética y confirme que coincide con la carga y la protección de la tubería aguas arriba.
Verificación de la integración del panel
Request a dimension drawing for the selected WLM6 1600 A pole and trip-unit configuration. Do not plan the enclosure from the series name alone.
QUÉ ES W9 GROUP
W9 Group Support for WLM6 1600A Product Enquiries
Zhejiang W9 Group Technology Co., Ltd. suministra productos eléctricos de baja tensión. Para una orden de WLM6, póngase en contacto con W9 Group para obtener la configuración requerida y los documentos del producto.
RECURSOS RELACIONADOS
Request WLM6 1600A MCCB Trip Curves and Wiring Drawings
Para obtener más información, consulte la guía de MCCB de W9 Group y el directorio de productos. Solicite una hoja de datos y un diagrama de cableado que coincidan con la configuración WLM6 seleccionada.
LISTA DE PRODUCTOSExplora los productos de W9 GroupCompare los modelos de disyuntor de carcasa moldeada de W9 Group
DOCUMENTOSCentro de descarga de W9 GroupSolicite el documento actual para la variante WLM6 que ha solicitado
Preguntas frecuentes del comprador
WLM6 1600A MCCB Current, Pole and Trip-Unit FAQs
Encuentre respuestas sobre las calificaciones, la configuración de la unidad de viaje y los documentos de instalación.
Which configuration does the WLM6 1600A title identify?
Use the complete WLM6 1600A designation as the enquiry reference. Confirm the selected nameplate current, number of poles and trip-unit code together on the quotation and matching datasheet.
How do I confirm the WLM6 1600A current and pole configuration?
Request a nameplate photograph and a current-and-pole schedule identifying the exact WLM6 1600A order code. Confirm any difference between the catalogue title and legacy technical information before approving the breaker.
Which WLM6 1600A trip-curve information should I request?
Request the complete release code, time-current curve and setting instructions for WLM6 1600A. Confirm the available adjustment functions and compare the selected release with the load and upstream protection.
How should I check the WLM6 1600A breaking capacity?
Provide the operating voltage and prospective short-circuit current. Request the applicable Icu and Ics schedule for the exact WLM6 1600A order code, including its test conditions.
Which WLM6 1600A dimensions are needed before panel manufacture?
Request the outline, fixing positions and terminal drawing for the selected WLM6 1600A pole arrangement. Confirm conductor access and busbar spacing before preparing the panel.
How do I confirm WLM6 1600A accessory compatibility?
Provide the full WLM6 1600A breaker and release codes, together with the required accessory function. Request written confirmation of the mounting and control-supply combination.
What should I send for a WLM6 1600A quotation?
Send the complete WLM6 1600A designation, required configuration, quantity, destination market and documents needed. Ask W9 Group to confirm the offered item, price, minimum order quantity and delivery terms.
Send W9 Group the complete WLM6 1600A designation, circuit or host-equipment requirements, quantity and destination market. Request the exact offered configuration and its matching technical documents.
Request WLM6 1600A Pricing and Technical Documents
Tell W9 Group your required 1600 A configuration, pole arrangement, supply voltage, short-circuit duty, trip-unit settings and installation requirements, quantity and destination market so the selected configuration can be identified.
